  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 球阀
  • 内螺纹球阀
  • Q11F

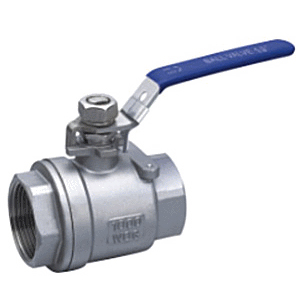

  • Q11F内螺纹球阀
  • 806
上一个:法兰球阀  下一个:焊接球阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多内螺纹球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

内螺纹球阀执行标准
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验:JB/T 9092、API 598。

内螺纹球阀技术参数和性能

试验压力
(Mpa)
公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7
内螺纹球阀主要零件材质
连接方式 内螺纹连接 对焊连接
零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增强聚四氟乙烯、对位聚苯
适用工况 适用介质 水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐
蚀介质
水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐蚀介质
适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)
内螺纹球阀连接尺寸及重量
公称通径 内螺纹连接 对焊连接
mm inch D L
(mm)
H 管螺纹G B 重量
(Kg)
尺寸(mm) 重量
(Kg)
L D1 D2
10 3/8 10 60 57 3/8″ 95 0.34 70 10 18 0.32
15 1/2 15 75 68 1/2″ 110 0.47 75 15 24 0.48
20 3/4 20 80 70 3/4″ 110 0.68 90 20 28 0.68
25 1 25 90 80 1″ 140 1.2 100 25 34 1.2
32 11/4 32 110 85 11/4″ 140 1.9 110 32 41 1.9
40 11/2 38 125 100 11/2″ 180 2.7 128 38 49 2.7
50 2 50 144 110 2″ 180 3.9 154 50 62 3.8
65 21/2 64 186 130 21/2″ 200 7.1 193 64 78 7.0
80 3 78 206 150 3″ 250 11.5 222 78 94 11.4
100 4 98 240 170 4″ 250 20.5 273 98 124 20.3
上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的内螺纹球阀产品,请您根据内螺纹球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
