  • 球阀
  • 气动V型切断球阀
  • QV67F

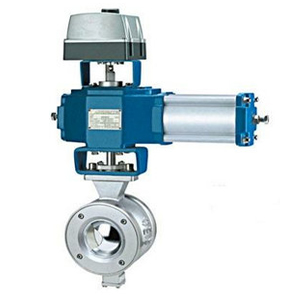

  • QV67F气动V型切断球阀
  • 772
上一个:蜗轮V型球阀  下一个:气动V型球阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多气动V型切断球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

气动V型切断球阀产品特性: 球芯是一种V型切口球面板,球芯上、下端设有转动轴,具有坚固结构,抗磨损的阀内材料,直流式通道,阀座带有增能环可调节密封力。关闭时V形切口与阀座产生楔形剪切力,广泛应用于浆料、泥浆颗粒状及纤维环境中,与阀门***配套实现比例调节,配带阀门的控制箱即快速切断。

气动V型切断球阀型号参数:

执行器大类 执行机构形式 密封形式 阀型 公称压力(MPa) 阀体材料
执行器 横推活塞式 剪切 V型球阀 1.60
6.4
按表内阀体
材料代号
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数(CV) 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用气接管 φ6×1(G1/8) φ8×1.5(G1/4) φ10×2(G3/4)



阀体、盖、
球体
WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
阀杆 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12MoTi 316 316L
填料 浸PTEF编织、膨胀石墨环、聚四氟乙烯片
垫片 聚四氟乙烯包复垫片、柔性石墨包复垫片、金属包复垫片
最大转角(α°) 90°
工作气源压力(MPa) 0.4~0.7
公称压力(MPa) 1.6、2.5、4.0、6.4
工作温度范围(℃) -40~180、-40~250
基本误差 ≤±1.5%
回差 ≤1.5%
死区 ≤0.6%
  -5~55低于5°需要特殊除水处理
耗气量 900L/h(标准状态)
泄漏量 ≤10-6×额定流量系数
DN25~DN250对夹式、DN300~DN600法兰式
气动V型切断球阀安装尺寸表
DN\代号 B A F G H I
25 68 62 375 260 375 205
32 78 62 375 260 390 205
40 85 62 375 260 400 205
50 100 75 375 260 420 205
60 120 90 375 260 450 205
80 130 100 400 260 465 205
100 158 115 435 260 480 205
125 180 129 435 260 515 205
150 216 160 540 440 670 255
200 268 200 540 440 710 255
250 325 240 700 440 770 255
300 460 334 700 630 970 285
350 520 414 965 630 1050 285
400 580 490 965 630 1100 285
450 640 580 1230 850 1100 350
500 705 690 1230 850 1200 350
600 810 750 1520 1050 1380 350
上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的气动V型切断球阀产品,请您根据气动V型切断球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
