  • 球阀
  • 不锈钢日美标球阀
  • Q41F

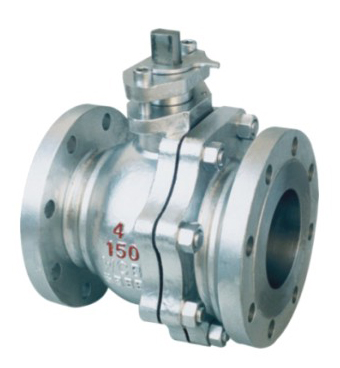

  • Q41F不锈钢日美标球阀
  • 766
上一个：美标高压锻钢球阀  下一个:蜗轮固定式球阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多不锈钢日美标球阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

不锈钢日美标球阀产品特点
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN 15-250 1/2"～10"
不锈钢日美标球阀技术规范

设计依据 日标系列 美标系列
设计标准 BS5351 AP16D ANSI B16.34
法兰连接结构长度 JIS B2002 AP16D ANSI B16.10
结构长度(焊接) - AP16D ANSI B16.10
连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47
对焊端 - ANSI B16.25
试验和检验 JIS B2003 AP16D AP1598
不锈钢日美标球阀试验压力
  试验压力(Mpa）
磅级（Class） 壳体试验 密封试验
150 3.0 2.2
300 7.6 5.6
600 15.0 11.0
10K 2.4 1.5
20K 5.8 4.0
不锈钢日美标球阀主要零件材料

名称		 WCB类 　
CF8类		 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8
不锈钢日美标球阀主要外形连接尺寸表
公称
压力		 公称
通径		 d L D D1 D2 b f Z-Φd H W
Class
150		 1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
1" 25 127 108 79.5 51 12 1.6 4-16 95 170
1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
2" 51 178 152 120.5 92 16 1.6 4-19 120 200
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
3" 76 203 190 152.5 127 19 1.6 4-19 163 300
4" 102 229 229 190.5 157 24 1.6 8-19 182 400
5" 127 356 254 216 186 24 1.6 8-22 260 500
6" 152 394 279 241.5 216 26 1.6 8-22 280 800
8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300		 1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
1" 25 165 124 89 51 18 1.6 4-19 95 170
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
2" 51 216 165 127 92 23 1.6 4-22 120 200
2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
3" 76 283 210 168.5 127 29 1.6 8-22 163 300
4" 102 305 254 200 157 32 1.6 8-22 182 400
5" 127 381 279 235 186 35 1.6 8-22 260 500
6" 152 403 318 270 216 37 1.6 12-22 280 800
8" 203 502 381 330 270 42 1.6 12-25 - 1100
不锈钢日美标球阀主要外形连接尺寸表

公称
压力		 公称
通径		 d L D D1 D2 b f Z-Φd H W
JIS10K 15 15 108 95 70 52 12 1 4-15 79 135
20 20 117 100 75 58 14 1 4-15 84 135
25 25 127 125 90 70 14 1 4-19 95 170
32 32 140 135 100 80 16 2 4-19 103 170
40 38 165 140 105 85 16 2 4-19 111 200
50 50 178 155 120 100 16 2 4-19 120 200
65 64 190 175 140 120 18 2 4-19 153 300
80 76 203 185 150 130 18 2 8-19 163 300
100 100 229 210 175 155 18 2 8-19 182 400
125 125 356 250 210 185 20 2 8-23 260 500
150 150 394 280 240 215 22 2 8-23 280 800
200 200 457 330 290 265 22 2 12-23 - 1100
JIS20K 15 15 140 95 70 52 14 1 4-15 79 135
20 20 152 100 75 58 16 1 4-15 84 135
25 25 165 125 90 70 16 1 4-19 95 170
32 32 178 135 100 80 18 2 4-19 103 170
40 38 190 140 105 85 18 2 4-19 111 200
50 50 216 155 120 100 18 2 8-19 120 200
65 64 241 175 140 120 20 2 8-19 153 300
80 76 283 200 160 135 22 2 8-23 163 300
100 100 305 225 185 160 24 2 8-23 182 400
125 125 381 270 225 195 26 2 8-25 260 500
150 150 403 305 260 230 28 2 12-25 280 800
200 200 502 350 305 275 30 2 12-25 - 1100
​上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的不锈钢日美标球阀产品，请您根据不锈钢日美标球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
