  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 闸阀
  • 暗杆弹性座封闸阀
  • Z45X-10Q

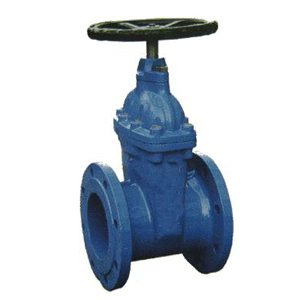

  • Z45X-10Q暗杆弹性座封闸阀
  • 907

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多暗杆弹性座封闸阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

暗杆弹性座封闸阀说明:Z45X-10Q暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间.可广泛用于自来水,污水,建筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。
2. 重量轻:阀体采用球铁制成,重量轻,安装方便。
3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。
暗杆弹性座封闸阀技术参数
压力等级:1.0MPa、1.6MPa
阀体耐压:1.5MPa、2.4MPa
密封试验:1.1MPa、1.76MPa
工作温度:0~80℃
适用介质:水、气等
暗杆弹性座封闸阀主要零部件材料

NO 零件名称 材质
1 阀体 灰铸铁、球墨铸铁、铸钢
2 闸板 球墨铁铁外覆三元乙丙或丁腈橡胶
3 内六角螺栓 碳化处理
4 密封圈 丁腈橡胶、三元乙丙
5 阀盖 灰铸铁、球墨铸铁、铸钢
6 阀杆 不锈钢
7 “O”形密封圈 丁睛橡胶、三元乙丙
8 止推轴承 锡青钢
9 螺栓 不锈钢
10 压盖 球墨铸铁、铸钢
11 防尘罩 丁腈橡胶
12 手轮(传动帽) 铸铁
暗杆弹性座封闸阀主要技术参数 公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

暗杆弹性座封闸阀主要连接外型尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
Hmin(全关) 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
Hmax(全开) 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的暗杆弹性座封闸阀产品,请您根据暗杆弹性座封闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
