  • 蝶阀
  • 对夹日标蝶阀法兰日标蝶阀
  • D3743H型

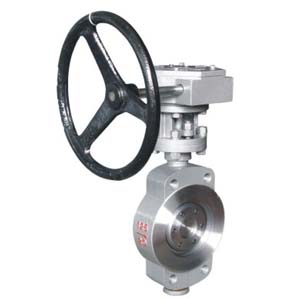

  • D3743H型对夹日标蝶阀法兰日标蝶阀
  • 788

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多对夹日标蝶阀法兰日标蝶阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

对夹日标蝶阀法兰日标蝶阀用途及特点
D373H.1 0K、20K、和D343H.1 OK、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

·采用标准
·设计标准:APl609-83
·法兰连接尺寸:JIS B2212 JIS B2213 HUS B2214
·结构长度:J IS B2002.1987
·压力试验:JlS B2003.1987

对夹日标蝶阀法兰日标蝶阀驱动型式 手柄、蜗轮、气动、电动等。

对夹日标蝶阀法兰日标蝶阀主要技术参数

公称通径

DN(mm)

830W

830L

2″一36″

2″-36″

公称压力

PN(MPa)

10K

20K

试验压力 Ps(MPa)

强度试验

1.5

3.0

密封试验 Seal test

1.1

2.2

适用介质

水、蒸汽、油品、海水等

适用温度

-29-425℃

对夹日标蝶阀法兰日标蝶阀主要零件质

零件名称

材料

阀体

WCB、304、31 6、31 6SS、CF8M

蝶板

WCB、304、31 6、31 6SS、CF8M

阀杆

316、2Crl3、1Crl8Ni9Ti

密封圈

31 6、氟塑料

填料

柔性石墨、氟塑料

对夹日标蝶阀法兰日标蝶阀D373H-10K、20K系列日标蝶阀尺寸表

公称通径 DN

结构长度 (标准值)

外形尺寸 (参考值)

连接尺寸 (标准值)

H

D373H

D673H

D973H

10K

20K

毫米

英寸

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

625

245

72

530

250

255

120

4-19

120

8-19

65

21,2

46

115

370

180

200

625

245

72

530

250

255

140

4-19

140

8-19

80

3

49

120

380

180

200

645

245

72

565

250

255

150

8-19

160

8-23

100

4

56

138

420

180

200

675

355

92

600

250

255

175

8-19

185

8-23

125

5

64

164

460

180

200

715

355

92

640

250

255

210

8-23

225

8-25

150

6

70

175

555

270

280

800

355

92

705

300

315

240

8-23

260

12-25

200

8

70

208

605

270

280

850

250

170

775

300

315

290

12-23

305

12-25

250

10

76

243

680

270

280

925

250

170

945

300

315

355

12-25

380

12-27

300

12

83

283

800

380

420

1035

450

220

1070

300

315

400

16-25

430

16-27

350

14

92

310

835

380

420

1070

450

220

1140

300

315

445

16-25

480

16-33

400

16

102

340

915

450

470

1190

450

220

1210

300

315

510

16-27

540

16-33

450

18

114

380

960

480

490

1250

650

280

1335

575

714

565

20-27

605

20-33

500

20

127

410

1020

480

490

1290

650

280

1415

575

714

620

20-27

660

20-33

600

24

154

470

1225

480

490

1455

850

380

1605

656

810

730

24-33

770

24-39

700

28

165

550

1355

640

660

1585

850

380

1844

656

810

840

24-33

900

24-48

800

32

190

640

1470

640

660

1700

1250

380

2040

656

810

950

28-33

1030

24-56

900

36

203

710

1545

750

860

1965

1250

380

2255

785

863

1050

28-33

1140

28-56

1000

40

216

770

1795

850

900

2015

1250

380

2380

785

863

1160

28-39



1200

48

254

890

1965

850

900

2250

1250

380

2640

785

863

1380

32.39



对夹日标蝶阀法兰日标蝶阀D343H-10K、20K系列日标蝶阀尺寸表

公称通径DN

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

L

H

D343H

D643H

D943H

10K

20K

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

605

245

72

530

250

255

155

120

4-19



65

21,2

112

170

115

370

180

200

625

245

72

530

250

255

175

140

4-19

155

120

8-19

80

3

114

180

120

380

180

200

645

245

72

565

250

255

185

150

8-19

175

140

8-19

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

175

8-19

200

160

8-23

125

5

140

200

164

460

180

200

715

355

92

640

250

255

250

210

8-23

225

185

8-23

150

6

140

210

175

555

270

280

800

355

92

705

300

315

280

240

8-23

270

225

8-25

200

8

152

230

208

605

270

280

850

250

170

775

300

315

330

290

12-23

305

260

12-25

250

10

165

250

243

680

270

280

925

250

170

945

300

315

400

355

12-25

350

305

12-25

300

12

178

270

283

800

380

420

1035

450

220

1070

300

315

445

400

16-25

430

380

12-27

 350

14

190

290

310

835

380

420

1070

450

220

1140

300

315

490

445

16-25

480

430

16-27

 400

 16

216

310

340

915

450

470

1190

450

220

1210

300

315

560

510

16-27

540

480

16-33

450

18

222

330

380

960

480

490

1250

650

280

1335

575

714

620

565

20 27

605

540

16-33

500

20

229

350

410

1020

480

490

1290

650

280

1415

575

714

675

620

20 27

675

605

20-33

600

24

267

390

470

1225

480

490

1455

850

380

1605

656

810

795

730

2433

730

660

20-33

700

28

292

430

550

1355

640

660

1585

850

380

1844

656

810

905

840

24-33

845

770

24-39

800

32

318

470

640

1470

640

660

1700

1250

380

2040

656

810

1020

950

2833

995

900

24-48

900

36

330

510

710

1545

850

900

1865

1250

380

2255

785

863

1120

1050

2833

1140

1030

24-56

1000

40

410

550

770

1795

850

900

2015

1500

580

2380

785

863

1235

1160

28.39

1250

1140

28-56

1200

48

470

630

890

1965

850

900

2226

1500

580

2640

785

863

1465

1380

32.39


上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的对夹日标蝶阀法兰日标蝶阀产品,请您根据对夹日标蝶阀法兰日标蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。

点击这里给我发消息
