我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多自力式压力调节阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

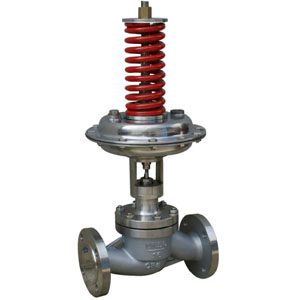

直接作用型自力式压力（差压）调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
自力式压力调节阀型号、规格
| 类别 | 压力控制调节阀 | 差压控制调节阀 | ||||||
| 阀后压力调节阀 |
阀前压力调节阀 |
差压上升阀关闭 | 差压上升阀开启 | |||||
| 硬密封 | 软密封 | 硬密封 | 软密封 | 硬密封 | 软密封 | 硬密封 | 软密封 | |
| 型号 | V230 D01 | V230D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 |
| 规格 | DN15-250 | |||||||
自力式压力调节阀零件资料:
阀体、阀盖：HT200 ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波 纹 膜 片：丁腈橡胶夹增强涤纶织物
填 料：聚四氟乙烯、柔性石墨
弹 簧：60si2Mn
膜 盖：A3
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、10、1Cr18Ni9石棉缠绕垫片
自力式压力调节阀技术参数:
|
公称通径 mm |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 额定流量系数 Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | |
|
公称压力 MPa |
1.6 ； 4.0 | |||||||||||||
| Z 值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 最高工作温度℃ |
V230 V231 |
液体≤ 140 ；气体≤ 80 | ||||||||||||
|
硬密封 V230 |
配隔离罐≤ 200 | 配隔离罐和加长件≤ 300* | ||||||||||||
| 配隔离罐和散热片≤ 200 | ||||||||||||||
| 压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||||
| 法 兰 标 准 | DIA （亦可按用户要求提供法兰标准） | |||||||||||||
| 阀 体 材 质 | PN16 ：铸铁（工作温度≤ 200 ℃）； PN4.0 ：铸钢、铸不锈钢（工作温度≤ 350 ℃） | |||||||||||||
| 阀 芯 材 质 | 不锈钢；软密封为不锈钢镶嵌橡胶圈 | |||||||||||||
| 最高工作压力 MPa | 公称压力（注意△ Pmax 及工作压力与工作温度的关系） | |||||||||||||
注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的自力式压力调节阀产品，请您根据自力式压力调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
