  • 水力控制阀
  • 美标Y型过滤器
  • GL41H
  • GL41H美标Y型过滤器
  • 743
上一个:日标Y型过滤器  下一个:反冲洗过滤器

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多美标Y型过滤器相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

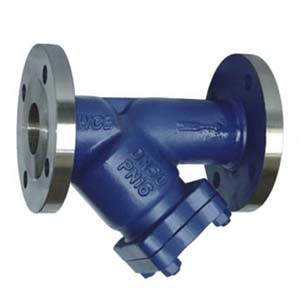

美标Y型过滤器介绍

美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
特点:通流快速,故压力损失小,抗污性强,排渣方便。

标准 1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

美标Y型过滤器主要性能规范

磅级

150Lb

300Lb

600

试验压力

壳体试验

3.0MPa

6.5MPa

15MPa

适用温度

-29~425℃

适用介质

水、油、天然气











美标Y型过滤器主要零件材料

零件名称

材料

阀体

碳钢、不锈钢、黄铜

滤网盖

碳钢、不锈钢、黄铜

滤芯网

不锈钢

密封件材质

柔性石墨、聚四氟乙烯

美标Y型过滤器主要连接尺寸

口径(in)

ANSI法兰连接

螺纹连接

B

C

滤网面积cm2

150LB

300LB

600LB

A

A

A

A

1/2"

127

127

130

75

70

110

27

3/4"

145

150

150

80

80

130

43

1"

154

160

160

90

90

150

73

11/4"

180

180

200

110

130

235

135

11/2"

200

210

230

120

147

260

164

2"

230

240

250

140

180

320

251

21/2"

290

290

.

210

200

325

327

3"

310

310

.

.

205

330

361

4"

315

351

.

.

255

405

545

5"

410

401

.

.

315

510

843

6"

473

478

.

.

345

560

1117

8"

593

600

.

.

440

710

1909

10"

730

730

.

.

503

760

2010

上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的美标Y型过滤器产品,请您根据美标Y型过滤器参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
