  • 球阀
  • 衬氟球阀大口径
  • Q347F46
  • Q347F46衬氟球阀大口径
  • 728
上一个:不锈钢三通球阀  下一个:气动衬氟球阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多大口径衬氟球阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

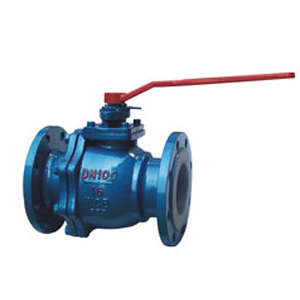

大口径衬氟球阀介绍 Q347大口径衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显
大口径衬氟球阀特点

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质

2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护

3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性

4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。

遵循规范

STANDARD

设计与制造

GB 12237

design

结构长度

JB1686(DN32_150)













Face to face

(企业标准)Q/DFL 02-99

法兰尺寸

JB78/JB79(或按合同要求)













End flange













压力测试

GB/T 13297

Test

基本型号-全衬里

标志

GB 12220



手动

Q41F3(全衬里)

蜗轮转动

Q341F3(全衬里)

Symbol



Q41F46(全衬里)

Q341F46(全衬里)

供货

GB/T 12252



气动

Q6411F3(全衬里)

电动

Q941F3(全衬里)

Supply



Q641F46(全衬里)

Q941F46(全衬里)

大口径衬氟球阀主要零部件材料表

序号

零件名称

灰铸铁

碳钢

不锈钢

超低碳不锈钢

NO

Name

Z

C

P

R

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3M

2

WCB

WCB

CF8

CF8M

CF3M

3

填料阀盖

HT250

WCB

CF8

CF8M

CF3M

4

衬里层/阀座

PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯) PO(聚烯烃)

5

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9

6

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

7

手柄

WCC

8

填料

PTFE(F4)聚四氟乙烯

大口径衬氟球阀主要连接尺寸及重量

公称通径

标准值

参考值

DN(min)

NPS(mm)

L

D

D1

D2

f

b

Z-Φd

Do

H

W(kg)

PN1.0(MPa)

15

1/2

140

95

65

45

2

14

4-Φ14

120

80

2.5

<, FONT style="FONT-SIZE: 12px">20

3/4

140

105

75

55

2

16

4-Φ14

140

90

3

25

1

150

115

85

65


16

4-Φ14

160

100

4.5

32

1/4

165

135

100

78

2

18

4-Φ18

160

110

5.7

40

1/2

180

145

110

85

3

18

4-Φ18

200

120

7

50

2

200

160

124

100

3

20

4-Φ18

250

135

9.5

65

1/2

220

180

145

120

3

20

4-Φ23

300

145

15

80

3

250

195

160

135

3

22

4/8-Φ18

350

185

19

100

4

280

215

180

155

3

22

8-Φ18

240

195

33

125

5

320

245

210

185

3

24

8-Φ18

500

210

58

150

6

360

280

240

210

3

24

8-Φ23

200*

450

93

200

8

457

335

295

265

3

26

8-Φ23

240*

490

155

250

10

533

390

350

320

3

28

12-Φ23

240*

550

210

300

12

610

440

400

368

4

28

12-Φ23

320*

600

220

350

14

686

500

460

428

4

30

16-Φ23

320*

675

245

400

16

762

565

515

482

4

32

16-Φ25

360*

780

260

PN1.6(Mpa)

15

1/2

140

95

65

45

2

14

4-Φ14

120

80

2.5

20

3/4

140

105

75

55

2

16

4-Φ14

140

90

3

25

1

150

115

85

65


16

4-Φ14

160

100

4.5

32

1/4

165

135

100

78

2

18

4-Φ18

160

110

5.7

40

1/2

180

145

110

85

3

18

4-Φ18

200

120

7

50

2

200

160

125

100

3

20

4-Φ18

250

135

9.5

65

1/2

220

180

145

120

3

20

4-Φ18

300

145

15

80

3

250

195

160

135


22

8-Φ18

350

185

19

100

4

280

215

180

155

3

24

8-Φ18

240

195

33

125

5

320

245

210

185

3

26

8-Φ18

500

210

58

150

6

360

280

240

210

3

28

8-Φ23

200*

450

93

200

8

457

335

295

265

3

30

12-Φ23

240*

490

155

250

10

533

405

355

320

3

32

12-Φ25

240*

550

210

300

12

610

460

410

375

4

34

12-Φ25

280*

600

220

350

14

686

520

470

435

4

38

16-Φ25

320*

675

245

400

16

762

580

525

485

4

40

16-Φ30

360*

780

260

上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的大口径衬氟球阀产品,请您根据大口径衬氟球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
