  • 闸阀
  • 伞齿轮单夹式刀型闸阀
  • PZ543

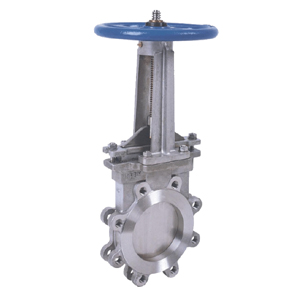

  • PZ543-伞齿轮单夹式刀型闸阀
  • 912
上一个：电动单夹式刀型闸阀  下一个:电动对夹式刀型闸阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多伞齿轮单夹式刀型闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！


     适用介质		 PZ543-伞齿轮单夹式刀型闸阀适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。
伞齿轮单夹式刀型闸阀PZ543主要性能规范
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0     1.6 1.5    2.4 1.1    1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物

伞齿轮单夹式刀型闸阀PZ543主要零部件材质

体、盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、
不锈钢		 不锈钢 橡胶、四氟、不锈钢、硬质合金

伞齿轮单夹式刀型闸阀PZ543X/F/H-0.6/1.0/1.6主要外形及连接尺寸

Mpa DN L D1 D2 H n-M Mpa DN L D1 D2 H n-M
0.6MPa 50 48 90 110 300 4-M12 1.0MPa 50 48 100 125 300 4-M16
65 48 110 130 310 4-M12 65 48 120 145 310 4-M16
80 51 125 150 330 4-M16 80 51 135 160 330 4-M16
100 51 145 170 380 4-M16 100 51 155 180 380 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 500 8-M16 150 57 210 240 500 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 900 12-M20 350 76 428 460 900 16-M20
400 89 462 495 1020 16-M20 400 89 482 515 1020 16-M22
450 89 518 550 1150 16-M20 450 89 532 565 1150 20-M22
500 114 568 600 1250 16-M20 500 114 585 620 1250 20-M22
600 114 670 705 1500 20-M22 600 114 685 725 1500 20-M27
700 127 775 810 1750 24-M22 700 127 800 840 1750 24-M27
800 127 880 920 2000 24-M27 800 127 898 950 2000 24-M30
900 154 980 1020 2300 24-M27 900 154 1005 1050 2300 28-M30
1000 165 1080 1120 2500 28-M27 1000 165 1115 1160 2500 28-M30
1200 190 1295 1340 2800 32-M30 1200 190 1325 1380 2800 32-M36
​上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的伞齿轮单夹式刀型闸阀产品，请您根据伞齿轮单夹式刀型闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
