  • 截止阀
  • 法兰式不锈钢截止阀
  • J41W
  • J41W法兰式不锈钢截止阀
  • 774
上一个：保温截止阀  下一个:焊接真空隔离截止阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多法兰式不锈钢截止阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

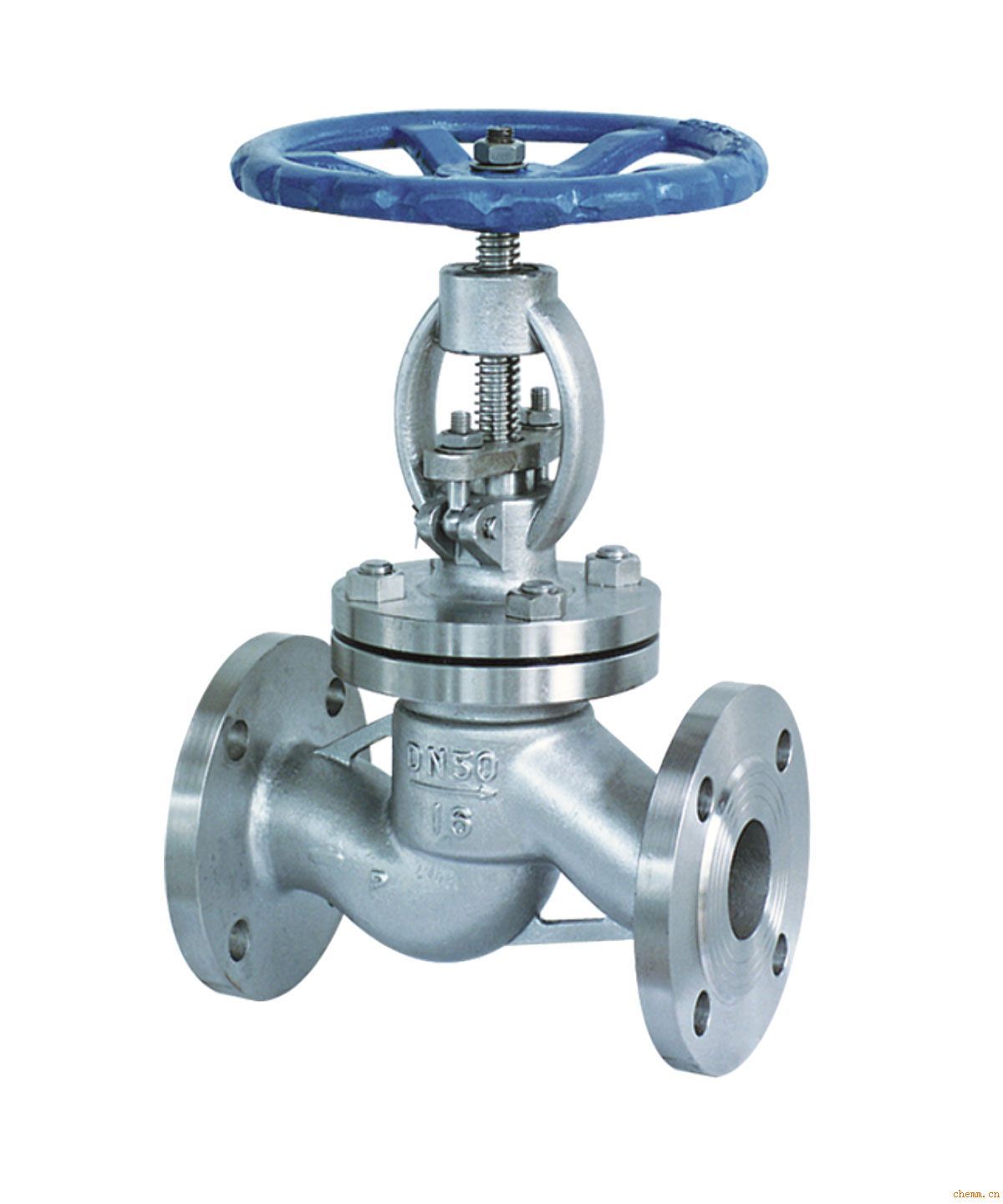

不锈钢截止阀J41W是截止阀的一种，对阀体材质要求比较高,一般有304,316,316L等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。

截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

　　截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。

　　截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

不锈钢截止阀产品采用标准：

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

不锈钢截止阀J41W性能规范:

型号 公称压力 试验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气(Mpa) 低压密封空气(Mpa)
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
ACETIC ACID
醋酸类
NITRIV ACID
硝酸类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

不锈钢截止阀J41W主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
压盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

不锈钢截止阀J41W1.6MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280, 312 321 325 355 41, , 5 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170
​上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的法兰式不锈钢截止阀产品，请您根据法兰式不锈钢截止阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
