  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 水力控制阀
  • T型法兰过滤器
  • GL43HT

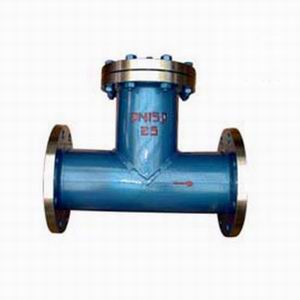

  • GL43HT型法兰过滤器
  • 665

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多T型过滤器相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

T型过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中, 而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

T型过滤器工作介质

1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等

2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等

3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂

4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。

T型过滤器法兰连接尺寸:

公称通径
DN
安装尺寸 排放口 有效过滤面积(m3) 重量
kg
L L1 L2
50 298 158 268 R3/8" DN20
平面
DN20
凸面
0.00277 13.6
65 337 179 304 0.00421 18.9
80 370 195.5 330 0.00552 24
100 432 225 382 0.0088 36.3
150 557 280 482 0.01696 68.9
200 678 332.5 578 0.0355 140
250 791 383 66 0.0529 216.2
300 918 437 768 0.0686 215.

T型过滤器对焊连接尺寸:

公称通径
DN
安装尺寸 排放口 有效过滤面积(m3) 重量
kg
L L1 L2
50 402 222 46 R1/3" DN20
平面
DN20
凸面
0.00387 8.9
65 469 255 76 0.00592 12.6
80 512 282 89 0.00811 15.8
100 590 330 105 0.013 23.4
150 773 423 143 R3/4" 0.026 47.2
200 951 510 178 0.0459 98.4
250 1099 599 216 0.0706 154.7
300 1291 691 254 0.0942 232.
上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的T型过滤器产品,请您根据T型过滤器参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
