  • 止回阀
  • 旋启式止回阀
  • H64Y

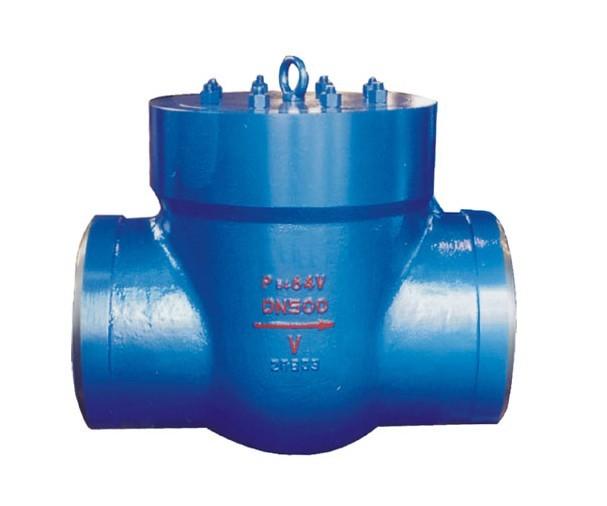

  • H64Y旋启式止回阀
  • 669
上一个:抽汽止回阀  下一个:消声止回阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多旋启式止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

旋启式止回阀主要零件材料

零件名称 材料牌号
阀体 WCB WC1 WC6 WC9
阀座 25 15Cr1MoA 12Cr1MoVA
阀瓣 WCB WCI WC6 WC9
摇杆 WCB WCI WC6 WC9
阀盖 25 15Cr1MoA 12Cr1MoVA
密封环 1Cr17Ni2 20Cr1MoVA
密封环 S软钢(增强柔性石墨) S软钢 F软钢
旋启式止回阀主要尺寸及重量
公称通径PNS(in) 外形和连接尺寸(mm) 重量(Kg)
d L H
2 1/2 56 254 282 57
3 64 325 300 57
4 84 406 350 80
5 100 483 425 115
6 126 559 400 180
8 158 711 490 270
10 200 864 540 430
12 250 991 650 630
14 280 1067 710 1400

公称通径PNS(in) 外形和连接尺寸(mm) 重量(Kg)
d L H
2 1/2 50 330 240 40
3 60 368 305 60
4 80 457 315 95
5 96 533 409 170
6 118 610 465 186
8 147 762 528 415
10 180 914 613 658
12 222 1041 680 1200
14 254 118 745 1638

公称通径PNS(in) 外形和连接尺寸(mm) 重量(Kg)
d L H
3 54 368 297 44
4 70 457 385 110
5 86 533 410 130
6 104 610 455 192
8 130 762 557 466
10 162 914 615 730
12 210 1041 715 1120
14 234 1118 790 1495
16 264 1245 815 1950
18 304 1397 815 2400
