  • 所属系列：
  • 产品名称：
  • 产品型号：
  • 关键字标签：
  • 浏览次数：
  • 止回阀
  • 止回阀
  • H44H-25

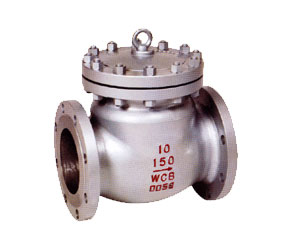

  • H44H-25止回阀
  • 805
上一个：旋启式衬胶止回阀  下一个:升降式止回阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

止回阀主要性能规范Chief property and specification

试验压力(MPa)
Test Pressure		 公称压力Nominal pressure(Lb)
150 300 400
壳体强度试验
Shellstrenghttest		 3.1 7.8 10.3
密封试验
Seal test		 2.2 5.6 7.6
阀体材料
Material of valve		 WCB(C) CF8(P) CF8M(R) WC6 WC9(V)
工作温度(℃)
Workingtemperature		 ≤425 ≤100 ≤100 ≤540
适用介质
Applicablemedium		 水、蒸汽、油品
Water,steam,Oil		 硝酸类
Nitricacidl		 醋酸类
Acetic acidl		 水、蒸汽
Water,Steam

止回阀主要尺寸及重量Main dimensions and weight

公称通径NPS
Nominal diameter
 单位
Unit		 主要外形尺寸及连接尺寸 重量(kg)
Weight
in mm l D D1 D2 b z-d H
2" 50 in 9.00 6.00 4.75 3.62 0.75 4-0.75 6.34 16.6
mm 203 157 120.7 92 19.50 4-19 161
2 1/2" 65 in 8.50 7.00 5.50 4.12 0.88 4-0.75 7.08 22.5
mm 216 178 139.7 105 22.5 4-19 180
3" 80 in 9.50 7.50 6.00 5.00 0.94 4-0.75 7.48 32.5
mm 241 190.5 152.4 127 24 4-19 190
4" 100 in 11.50 9.00 7.50 6.19 0.94 8-0.75 8.66 53.8
mm 292 229 190.50 157.2 24 8-19 220
6" 150 in 14.00 11.00 9.50 8.5 1.00 4-0.88 10.12 83.8
mm 356 279 241.5 216 25.5 8-22.5 257
8" 200 in 19.50 13.50 11.75 10.62 1.12 8-0.88 11.50 141.3
mm 495 343 298.5 270 29 8-22.5 292
10" 250 in 24.5 16.00 14.25 12.75 1.19 12-1.00 13.78 190.5
mm 622 406 362 324 30.5 12-25 350
12" 300 in 27.50 19.00 17.00 15.00 1.25 12-1.00 15.60 292
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的止回阀产品，请您根据止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
