焊接水封闸阀
DSZ61H

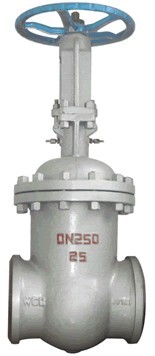

DSZ61H焊接水封闸阀
634

上一个：焊接水封闸阀下一个:美标不锈钢闸阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多焊接水封闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

焊接水封闸阀的结构特点及用途：

1 、本产品的阀盖填料室具有水密封结构，当接口通入压力0、6-1Mpa 的水时，可使系统与大气隔离，保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0Mpa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

焊接水封闸阀主要零件材料

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	闸板、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型I	WCB	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金	不锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金
CF8(P)	CF8	F304	CF8或F304	不锈钢

焊接水封闸阀使用范围

产品类别	适用温度/℃	适用介质
碳钢型(C)	≤425	水、蒸汽、油品、非腐蚀性气体
合金钢(I)	≤540	水、蒸汽、油品、非腐蚀性气体
CF8(P)	≤200	弱腐蚀性介质

焊接水封闸阀主要性能规范

试验压力	公称压力
试验压力	1.0	1.6	2.5	4.0	6.4	10.0
壳体强度试验	1.5	2.4	3.8	6.0	9.6	15.0
密封试验	1.1	1.8	2.8	4.4	7.0	11.0
上密封试验	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验	0.5～0.7

焊接水封闸阀DS/Z61H-16、25 DS/Z61Y-16I、25I主要尺寸

公称通径	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径	L	α	H	DO	D	D1	D	D1
50	250	37^o30'	334	250	58	50	64	4g
65	270	37^o30'	439	250	75	65	82	67
80	280	37^o30'	495	300	91	79	95	77
100	300	37^o30'	575	350	11O	97	117	101
125	325	37^o30'	587	350	136	121	144	126
150	350	37^o30'	607	350	163	146	172	158
200	400	37^o30'	740	400	223	202	223	202
250	450	37^o30'	863	400	278	254	278	254
300	500	37^o30'	990	400	330	305	330	305
350	550	37^o30'	1137	500	382	352	382	352
400	600	37^o30'	1523	500	432	399	432	39g
450	650	37^o30'	1618	600	485	451	485	451
500	700	37^o30'	1657	600	535	501	535	499
600	800	37^o30'	1746	700	636	601	636	599

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用

焊接水封闸阀DS/Z61H-40、64、100 DS/Z61Y-40I、64I、100I主要尺寸

公称通径	L	D	α	PN4.0MPa			PN6.4/MPa			PN10.0MPa
公称通径	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37^o30'	49	345	300	50	350	300	49	350	300
65	270	83	37^o30'	67	441	300	66	447	300	64	447	300
80	280	96	37^o30'	79	495	350	77	499	350	75	499	350
100	300	117	37^o30'	101	575	350	99	582	400	87	582	400
125	325	144	37^o30'	126	587	400	129	590	400	125	590	400
150	350	172	37^o30'	152	607	400	150	611	450	145	611	450
200	400	223	37^o30'	200	740	450	198	745	550	190	747	550
250	450	278	37^o30'	252	863	550	246	867	650	236	869	650
300	500	330	37^o30'	302	1008	650	294	1008	750	282	1013	750
350	550	382	37^o30'	350	1142	750	342	1148	800	334	1148	850
400	650	432	37^o30'	397	1527	850	387	1531	900	377	1533	950
