    我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多API美标闸阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

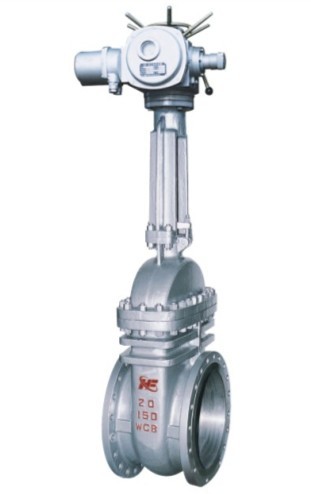

API美标闸阀Z41H、Z41W、Z41Y-150LB主要特点及用途:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流阻系数小
2、密封面采用不锈钢和硬质合金,适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有:电动、气动、齿轮转动、结构形式:弹型楔式单闸板、刚性楔式单闸板双闸板式
5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流阻系数小
2、密封面采用不锈钢和硬质合金,适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有:电动、气动、齿轮转动、结构形式:弹型楔式单闸板、刚性楔式单闸板双闸板式
5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置
API美标闸阀工作原理:
美标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板,也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
美标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板,也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
API美标闸阀产品执行标准:
设计参照API 600《法兰或对焊连接钢闸阀》
压力-温度额定值 ANSI B16 34《美标阀门法兰连接与对焊连接》
结构长度 ANSI B16 10《法兰连接和焊接连接钢铁阀门结构长度》
连接 ANSI B16 5《管法兰及法兰管件》(≥26"MSS SP-44或API605)
试验与检验 API598《阀门的检查和试验》
| 设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力—温度 | 试验—检验 |
| APl6D、600 | ANSI B16.10 | ANSI B16.5 | ANSIBl6.25 | ANSIBl6.34 | APl598、APl6D |
API美标闸阀产品主要部件材料:
| Z941H、Z941Y 型 150(Lb)  300(Lb)  600(Lb) 钢制楔式闸阀零部件材料 | ||||
| 型号 | 材料 | |||
| 阀体,阀盖,闸板 | 阀杆 | 密封面 | 填料 | |
| Z941Y-150(Lb) | 碳素钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
| Z941Y-300(Lb)I | 铬钼钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
| Z941Y-150(Lb)P | 铬镍钛钢 | 铬镍钛钢 | — | — |
| Z941Y-150(Lb)R | 铬镍钼钛钢 | 铬镍钼钛钢 | — | — |
| Z941Y-300(Lb) | 碳素钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
| Z941Y-300(Lb)I | 铬钼钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
| Z941Y-300(Lb)P | 铬镍钛钢 | 铬镍钛钢 | — | — |
| Z941Y-300(Lb)R | 铬镍钼钛钢 | 铬镍钼钛钢 | — | — |
| Z941Y-600(Lb) | 碳素钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
| Z941H-600(Lb)I | 铬钼钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
| Z941H-600(Lb)P | 铬镍钛钢 | 铬钼钒钢 |  |  |
| Z941Y-600(Lb)R | 铬镍钼钛钢 | 铬镍钼钛钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |
API美标闸阀零部件材料:
| 主要 零件 材料 | 阀体 阀盖 闸板 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) | |
| 密封面 | Cr13或硬质合金 | 本体或硬质合金 | |||||||
| 阀杆及内件 | 2Cr13 | 1Cr18Ni9Ti | OCr18Ni9 (304) | O0Cr18Ni11 (304) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) | 00Cr17Ni14Mo2 (316L) | ||
| 填料 | 低压 | 油浸石墨石棉盘根 | 浸聚四氟乙烯石棉盘根、柔性石墨 | ||||||
| 中高压 | 夹不锈钢石墨石棉盘根 | ||||||||
| 垫片 | 低压 | 橡胶石棉板 | 耐蚀石棉板 | ||||||
| 中高压 | 缠绕垫片 | 不锈钢缠绕垫片 | |||||||
| 适 用工况 | 适用 介质 | 水蒸汽油品等 | 销酸等腐蚀性介质 | 强氧化介质 | 醋酸等腐蚀性介质 | 尿酸等腐蚀性介质 | |||
| 适用温度(℃) | -29~425 | -40~200(超出该温度范围,请在订货时注明) | |||||||
