  • 止回阀
  • 法兰升降式止回阀
  • H41H

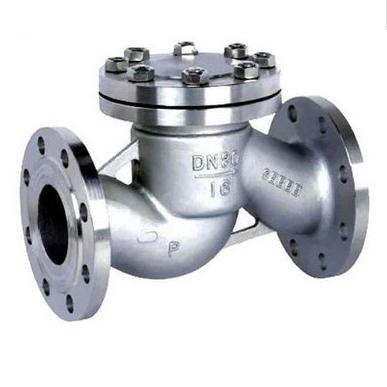

  • H41H法兰升降式止回阀
  • 669
上一个：法兰立式止回阀  下一个:法兰排渣止回阀

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多法兰升降式止回阀相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

法兰升降式止回阀产品简介：

法兰升降止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。

法兰升降式止回阀工作原理：

当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

法兰升降式止回阀产品特点：

1、选材考究，符合国内、外相关标准，材料的全面质量高。

2、法兰升降式止回阀的密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

3、法兰升降式止回阀按国家标准GB/T12235设计制造。

4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

法兰升降式止回阀应用规范：

设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标志
GB/T12220
供货
JB/T7928
法兰升降式止回阀主要零件材料及主要用途：
阀体
阀盖
阀瓣
阀座
适用介质
适用温度
(≤℃)
WCB
WCB+D507Mo
WCB+D577
水、油品、蒸汽
425
ZG1Cr18Ni9Ti
0Cr18Ni9+
Stellite12
0Cr18Ni9+
Stellite6
销酸类
200
ZG1Cr18Ni2Mo2Ti
CF8M+Stellite12
ZG1Cr18Ni2Mo2Ti
磷酸、醋酸类、混酸
200
ZG00Cr17Ni14Mo2
CF3M+Stellite12
CF3M+Stellite6
尿素、甲铵液、磷酸
200
ZG1Cr5Mo
ZG1Cr5Mo+
Stellite12
ZG1Cr5Mo+
Stellite6
水、油品、蒸汽
550

法兰升降式止回阀主要外形尺寸和连接尺寸（mm）

DN
L
D
Dl
D2
b
Z一φd
H
WT(Kg)
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161
15
130
95
65
45
14
4一φ14
77
3
20
150
105
75
55
14
4一φ14
77
4
25
160
115
85
65
14
4一φ14
80
5
32
180
135
100
78
16
4一φ18
85
7
40
200
145
110
85
16
4一φ18
95
9
50
230
160
125
100
16
4一φ18
105
10
65
290
180
145
120
18
4一φ18
120
20
80
310
195
160
135
20
8一φ18
130
30
100
350
215
180
155
20
8一φ18
140
39
125
400
245
210
185
22
8一φ18
155
50
150
480
280
240
210
24
8一φ23
180
70
200
600
335
295
265
26
12一φ23
211
231
250,
730
405
355
320
30
12一φ25
260
25l
300
850
460
410
375
34
12一φ25
323
395
H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251
15
130
95
65
45
16
4一φ14
100
3．4
20
150
105
75
55
16
4一φ14
105
5
25
160
115
85
65
16
4一φ14
120
5．7
32
180
135
100
78
18
4一φ18
130
9．1
40
200
145
110
85
18
4一φ18
135
11．8
50
230
160
125
100
20
4一φ18
149
14．4
65
290
180
145
120
22
8一φ18
160
23
80
310
195
160
135
22
8一φ18
169
30
100
350
230
190
160
24
8一φ23
194
44
125
400
270
220
180
28
8一φ25
222
65
150
480
300
250
218
30
8一φ25
255
99
200
600
360
310
278
34
12一φ25
305
190
250
730
425
370
332
36
12一φ30
355
323
300
850
485
430
390
40
16一φ30
410
450
​上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的法兰升降式止回阀产品，请您根据法兰升降式止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
