  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 止回阀
  • 升降式止回阀
  • H41H

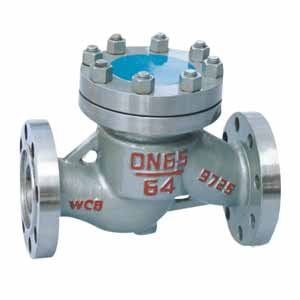

  • H41H升降式止回阀
  • 727
上一个:美标止回阀  下一个:旋启式止回阀

我们一直坚信百年大计,质量第一,我们恪守质量首位,成就精品阀门,我们以一流的品质,创造一流的服务公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多升降式止回阀相关产品信息,欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务,奇众为你创造更多价值!

升降式止回阀说明:升降式止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。
升降式止回阀结构特点
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
升降式止回阀安装尺寸

GB 1.6MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 650 750
H 90 95 100 105 110 115 140 170 200 230 255 285 290 300
Wt 14 15 16 17 18 19 24 29 40 58 83 100 105 110
GB 2.5MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 650 750
H 90 95 100 105 110 115 140 170 200 230 260 285 290 300
Wt 14 15 16 17 18 19 24 29 40 72 104 145 180 230
GB 4.0MPa
DN 32 40 50 65 80 100 125 150 200 250 300
L 180 200 230 290 310 350 400 480 600 650 750
H 120 140 150 160 175 200 225 260 315 320 300
Wt 9 12 15 20 33 41 73 104 147 180 230>
GB 6.4MPa
DN 32 40 50 65 80 100 125 150 200 250 300
L 230 260 300 340 380 430 500 550 600 775 900
H 160 170 170 190 205 230 265 310 350 480 520
Wt 12 20 29 35 47 68 100 142 195 250 300
GB10.0MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 650 750
H 90 95 100 105 110 115 140 170 200 230 255 285 290 300
Wt 14 15 16 17 18 19 24 29 40 58 83 100 105 110
GB 16.0MPa
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 650 750
H 90 95 100 105 110 115 140 170 200 230 260 290 290 300
Wt 14 15 16 17 18 19 24 29 40 72 104 180 180 230
上海奇众阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的升降式止回阀产品,请您根据升降式止回阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界领先的阀门制造商。
