我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多篮式高低过滤器相关产品信息，欢迎访问上海奇众阀门产品分类→最佳的品质、一流的服务，奇众为你创造更多价值！

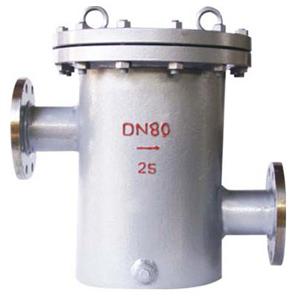

篮式高低过滤器产品简介：
篮式高低过滤器是过滤器中一种高进低出的篮式过滤器，进出口尺寸高度可根据客户现场的使用情况进行制作。通常是直接连入机械设备的管路中，拦截流体中的杂质，保证机械设备正常运转。跟篮式过滤器一样过滤孔面积比通径管面积大于2-3倍。远远超过Y型、T型过滤器过滤面积。篮式过滤器过滤精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样。
篮式高低过滤器工作原理：
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体或气体经过过滤器时它的污物由过滤器收藏到滤网中，这时只要旋开主管底部的螺塞，将过滤器内的液体排净，拆卸法兰，打开壳盖清理滤网后重新装入，就能完成杂质的清理了。
篮式高低过滤器产品特点：
1、过滤器的进出口通径跟相配套的泵或管路口径一致。
2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表 滤网规格。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算，水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。
篮式高低过滤器产品用途：
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。
篮式高低过滤器主要外形和连接尺寸:
| 公称通径DN（mm） | 尺寸（mm） | 管塞 | ||||
| L | H | H1 | H2 | D0 | ||
| 25 | 180 | 280 | 110 | 180 | 76 | R3/4〃 |
| 32 | 200 | 285 | 110 | 180 | 76 | R3/4〃 |
| 40 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
| 50 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
| 65 | 330 | 400 | 160 | 270 | 133 | R3/4〃 |
| 80 | 340 | 460 | 180 | 320 | 159 | R3/4〃 |
| 100 | 400 | 550 | 220 | 390 | 219 | R3/4〃 |
| 125 | 480 | 630 | 260 | 450 | 273 | R3/4〃 |
| 150 | 500 | 720 | 310 | 530 | 273 | R3/4〃 |
| 200 | 560 | 900 | 390 | 670 | 325 | R3/4〃 |
| 250 | 660 | 1070 | 480 | 800 | 426 | M35X1.5 |
| 300 | 750 | 1360 | 640 | 1040 | 478 | M35X1.5 |
| 400 | 850 | 1500 | 600 | 1100 | 530 | M35X2.0 |
| 500 | 1050 | 1600 | 640 | 1200 | 630 | M35X2.0 |
| 600 | 1380 | 2000 | 700 | 1300 | 800 | M35X2.0 |
