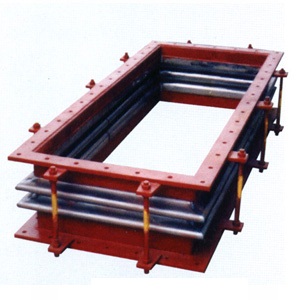

矩形波纹补偿器

销售电话：+86-021-51645825
图文传真：+86-021-51645825

QQ交流

所属系列：
产品名称：
产品型号：
关键字标签：
浏览次数：

消防阀门
矩形波纹补偿器
BCQ
BCQ矩形波纹补偿器
426

上一个：轴向型内压式波纹补偿器下一个:小拉杆横向波纹补偿器

矩形波纹补偿器又称又称波纹膨胀节，波纹伸缩节。该产品具有轴向、横向、角向补偿功能。
型号：DN1000-DN5000，压力级别0.01-0.25Mpa
连接方式：1、法兰连接 2、接管连接
轴向补偿量：根据用户要求

主要数据表

端面尺寸 LpxLs(mm)		1000×800		1500×800		2000×800		2500×800		3000×800
波数n		2	4	2	4	2	4	2	4	2	4
补偿量Xo(mm)		42	21	42	21	42	21	42	21	42	21
总长 L (mm)	LO	310	470	310	470	310	470	310	470	310	470
	L₂	360	520	360	520	360	520	360	520	360	520
	L₃	410	570	410	570	410	570	410	570	410	570
	L₄	460	620	460	620	460	620	460	620	460	620
轴向刚度 Kx(kgf/mm)		0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'	0.0211 XL'	0.0106 XL'

端面尺寸 LpxLs(mm)		3500×800		4000×800		5000×800		4500×1120		3171×2716
波数n		2	4	2	4	2	4	2	4	2	4
补偿量Xo(mm)		21	38	21	38	21	38	21	38	21	38
总长 L (mm)	LO	310	470	310	470	310	470	310	470	310	470
	L₂	360	520	360	520	360	520	360	520	360	520
	L₃	410	570	410	570	410	570	410	570	410	570
	L₄	460	620	460	620	460	620	460	620	460	620
轴向刚度 Kx(kgf/mm)		0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'	0.0211 XL'	0.0357 XL'
