  • 直管压力平衡补偿器
  • 直管压力平衡补偿器
  • 427

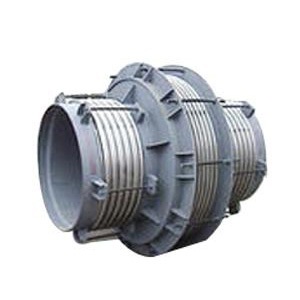

直管压力平衡补偿器主要用于吸收轴向与横向组合位移并能平衡波纹管的压力推力。该膨胀节为波纹管式结构,内由压力平衡波纹管和补偿波纹管组成,通过压力平衡波纹管平衡波纹补偿器压力,解除补偿器以及管道的自身推力。
产品特点
该膨胀节的两端各有一个工作波纹管,中间有一个平衡波纹管,膨胀节通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。
用途
其从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。压力平衡型膨胀节能补偿管道系统中的轴向位移,内压推力自身平衡,本产品应用于不宜设置固定支架的高物位置管线中。
主要数据
公称通径DNmm
总波数 n
n1/2n2
n1大管波数
 n2小管波数
压力等级Mpa
径向外型最大尺寸mm
压力对应的产品长度Lmm
0.25
0.6
接管J型
法兰F型
轴向补偿量mm
轴向刚度 N/mm
0.25Mpa
0.6Mpa
0.25 Mpa
0.6 Mpa
0.25 Mpa
0.6 Mpa
1100
12
4/8
102/1404
67/3880
2016
1986
2100
2440
2124
2464
18
6/12
154/936
100/2990
2450
2750
2474
2774
24
8/16
205/702
124/1940
2900
3110
2924
3134
1200
12
4/8
110/1246
60/5062
2170
2130
2100
2440
2124
2464
18
6/12
165/831
89/3375
2450
2750
2427
2774
24
8/16
220/623
120/2531
2900
3110
2924
3134
1300
12
4/8
116/1237
68/5475
2316
2266
2100
2450
2124
2474
18
6/12
174/824
102/3650
2450
2840
2474
2864
24
8/16
232/618
136/2736
2900
3230
2924
3254
1400
12
4/8
115/1295
68/5722
2430
2380
2100
2460
2124
2484
18
6/12
172/863
102/3815
2450
2850
2474
2874
24
8/16
230/647
136/2861
2900
3240
2924
3264
1500
12
4/8
105/1772
46/8595
2576
2530
2100
2460
2324
2484
18
6/12
158/1182
69/5730
2450
2850
2724
2874
24
8/16
211/886
92/4298
2900
3240
3264
1600
12
4/8
103/1852
72/4878
2740
2688
2300
2660
2324
2684
18
6/12
154/1235
108/3252
2700
3060
2724
3084
24
8/16
44/2439
3450
3474
1700
12
4/8
111/1881
71/6363
2920
2686
2300
2660
2324
2684
18
6/12
166/1254
106/4242
2700
3060
2724
3084
24
8/16
142/3181
3450
3474
1800
12
4/8
104/2168
70/6150
3040
2968
2300
2660
2324
2684
18
6/12
156/1445
105/4100
2700
3060
2724
3084
24
8/16
140/3075
3450
3474
1900
12
4/8
108/2190
90/4605
3180
3128
2300
2660
2324
2684
18
6/12
160/1460
135/3070
2700
3060
2724
3084
24
8/16
180/2302
3450
3474
2000
12
4/8
121/2022
79/7088
3340
3288
2450
2660
2427
2684
18
6/12
182/1348
119/4725
2950
3060
2974
3084
24
8/16
158/3544
3450
3474
