  • 球阀

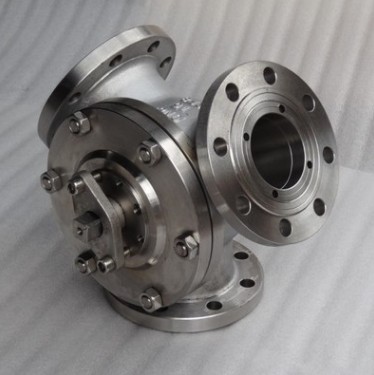

  • Y型不锈钢气动三通球阀
  • Q642F
  • 120/135度角Y型气动不锈钢三通球阀
  • 386
气动三通球阀-120度Y型三通球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。配电动执行器、气动执行器实现自动化控制。
标准技术参数
阀体
公称通径:DN50-DN250
阀体材质:WCB、304、316
连接方式:法兰式
压力等级:PN1.6-4.0MPa
结构形式:Y型120度、Y型135度
阀内组件
阀座密封:PTFE:-30℃~180℃
PPL:-30℃~250℃
硬密封:-30℃~450℃硬质合金:表面喷焊、氮化钨
阀芯材质:304、316、316;硬密封球芯表面采用喷焊、氮化钨
阀杆材质:304
适用介质:粉体、水液、气体等
性能
流道形成120度切换,流道平坦、阻力小、流通能力强
介质无滞留
软密封最高温度250度
硬密封最高425度
泄漏量:零泄漏
回差:±2.5%
设计制造标准
设计制造:GB/T12238-2008
连接标准:JB/T79.1-1994
结构长度:GB/T12221-2005
压力试验:GB/T13927-2008
气动执行器
双作用:通气开、通气关,气源故障保持当前位置
单作用气开式:通气开、断气关,气源故障关闭
单作用气关式:通气关、断气开,气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
