  • 闸阀
  • 磨轮快速调节阀
  • MT81Y

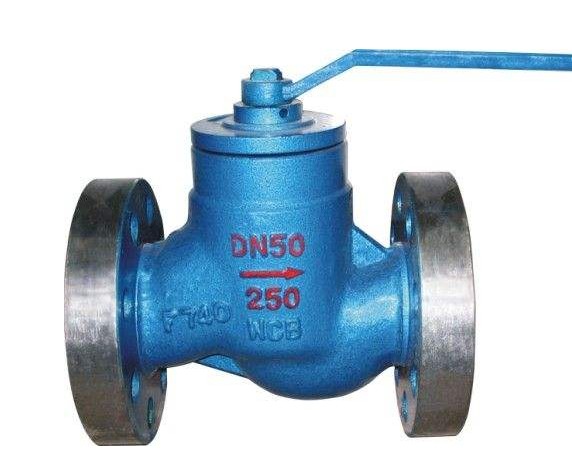

  • MT81Y磨轮快速调节阀
  • 442

MT型磨轮式流量调节阀是我公司引进国外先进技术并经精心研制开发成功的最新一代流量调节阀。它的原理是两块各带有二个圆孔的磨轮作相对旋转运动,通过改变介质的流通截面积而进行调节流量。
该调节阀较之传统形式的调节阀有着诸多的优点。传统形式的调节阀一般采用螺纹阀杆升降式结构,调节流量费时耗力,阀瓣易堵易卡,关闭不严,使用寿命短等缺陷。而该调节阀从“关闭”至“全开”只需旋转90度角度就可实现,而且一对磨轮的工作密封平面始终紧贴在一起,操作起来轻松快捷,绝不会引起振动和发出噪声。每当阀门开闭一次,还能将残留在工作密封面上的污垢彻底地清除一次,对于带状杂物、泥沙、长纤维等也不例外,能避免了杂物进入两个工作密封面之间而损伤密封面。
该调节阀采用精密而简练的设计思路,使得整只阀门只有十多个零件组成。其关键零件“磨轮”选用了耐磨损、耐腐蚀的优质材料制作,能大幅度地提高使用寿命。目前它已广泛地应用到石油、化工、电力、制药等各个工业领域。
MT型磨轮式流量调节阀产品的主要特点如下:
●结构简单●操作快捷
●工作可靠●使用寿命长
●流量调节特性好
工作原理
工作原理请参看下图,介质流体从阀门的进口端进入阀腔内,假设阀门正处在“关闭”状态,见图(a)所示,两磨轮上的节流孔处于垂直相向位置,流道被完全堵死;随后当手柄开始转动一定的锐角角度,并通过阀杆的连接传递,使动磨轮也随之转动了一个锐角,这时两个磨轮的相对位置就形成了见图(b)所示,工作面上的流道为两个月牙孔,流体通过两个月牙孔被分成两股支流,以后再合并为一股流从阀门的出口处流出。调节流量的大小也就是使手柄在90°角度之间任意转动,以改变由两块动、静磨轮组成的流道流通面积的大小来实现的,其工作面上流道变化的全过程就似天体月亮的圆缺变化的模样,当手柄继续转至“全开”位置时,流道被完全打开,工作面上的流道截面好像两颗满月的月亮,见图(c)所示。另释,阀门在工作中,流体对磨轮产生了一定的压力,使得动静磨轮始终紧贴一起,更加强了工作面的密封效果,就在逆流工况时,也具有良好的密封性能。

公称口径
(mm)
公称压力(MPa)
D
K
C
n
d
L
20
10-25
130
89
25.5
4
22
220
32-42
140
95
32
4
22
260
25
1-4
125
89
17.5
4
18
180
10-25
150
101.5
29
4
26
240
32-42
160
108
35
4
26
260
32
10-25
160
111
29
4
26
260
32-42
185
130
38.5
4
29.5
280
40
10-25
180
124
32
4
29.5
280
32-42
205
146
44.5
4
32.5
320
50
1-4
165
127
22.5
8
18
260
10-25
215
165
38.5
8
26
320
32-42
235
171.5
51
8
29.5
340
65
10-25
245
190.5
41.5
8
29.5
360


公称口径(mm)
公称压力(MPa)
D
d
L
20
10-32
38
19
210
25
10-32
42
22
210
32
10-32
49
29
210
40
10-32
60
35
230
50
10-20
73
45
300
25-32
80
45
300

公称口径(mm)
公称压力(MPa)
D
d
L1
L2
20
10-32
38
19
100
100
25
10-32
42
22
110
110
50
10-32
73
45
130
130
25-32
80
45
130
13
