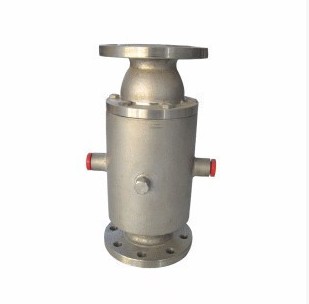

FA49H不锈钢防爆波安全阀产品,是一种既能消除冲击波又能阻挡水锤冲击波的安全阀,防爆波阀门系由多组安全阀构成的产物,它起到的功能是单一安全阀无法达到的,防爆波阀门安装于给水管道的头部和人防往外输送介质的出口处,以挡波和消波的方式结合,防止冲击波进入系统设施工程的内部,从而达到消除具有破坏性的冲击波,起到保护系统设施正常运行和安全防护的目的。
FA49H不锈钢防爆波安全阀用途及特点
防爆波阀门主要用于人防系统往外输送介质管网的头部,用以防止系统设施外端的冲击波,保护设施和售货员的安全。
FA49H不锈钢防爆波安全阀工作原理
在正常状态下阀门处于常开状态,系统介质正常畅通,当冲击波传入该阀时,主阀活门受到冲击,克服了弹簧的强力,迅速关闭将冲击波挡在外端,而已进入的冲击波在消波阀的作用下,引入消波室,化解了冲击波的破坏力,通过阻挡和化解从而达到了保护和防护的意义。
FA49H不锈钢防爆波安全阀参数
公称压力:PN1.6~2.5MPa
公称通径:15~300
容气腔压力(占管道压力百分数)50~70%
适用介质:无杂物的清水、污水
适用介质温度:0~80℃
法兰标准:GB/T17241.6GB/T9113
试验标准:GB/T13927API598
FA49H不锈钢防爆波安全阀安装说明
①各种FA49H型防爆波安全阀都应垂直安装。
②FA49H型防爆波安全阀出口处应无阻力,避免产生受压现象。
③FA49H型防爆波安全阀在安装前应专门测试,并检查其密封性。
④对使用中的FA49H型防爆波安全阀应作定期检查。
FA49H不锈钢防爆波安全阀用途及特点
防爆波阀门主要用于人防系统往外输送介质管网的头部,用以防止系统设施外端的冲击波,保护设施和售货员的安全。
FA49H不锈钢防爆波安全阀工作原理
在正常状态下阀门处于常开状态,系统介质正常畅通,当冲击波传入该阀时,主阀活门受到冲击,克服了弹簧的强力,迅速关闭将冲击波挡在外端,而已进入的冲击波在消波阀的作用下,引入消波室,化解了冲击波的破坏力,通过阻挡和化解从而达到了保护和防护的意义。
FA49H不锈钢防爆波安全阀参数
公称压力:PN1.6~2.5MPa
公称通径:15~300
容气腔压力(占管道压力百分数)50~70%
适用介质:无杂物的清水、污水
适用介质温度:0~80℃
法兰标准:GB/T17241.6GB/T9113
试验标准:GB/T13927API598
FA49H不锈钢防爆波安全阀安装说明
①各种FA49H型防爆波安全阀都应垂直安装。
②FA49H型防爆波安全阀出口处应无阻力,避免产生受压现象。
③FA49H型防爆波安全阀在安装前应专门测试,并检查其密封性。
④对使用中的FA49H型防爆波安全阀应作定期检查。
FA49H不锈钢防爆波安全阀主要零件材料:
零件名称 |
阀体、阀盖 |
活塞 |
密封圈 |
主要材料 |
不锈钢 |
铸铜、不锈钢 |
丁腈橡胶 |
FA49H不锈钢防爆波安全阀主要外形尺寸:
DN |
管径 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 | |
L |
1.6MPa |
200 |
300 |
320 |
340 |
350 |
365 |
465 |
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 | |
DN |
管径 |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |
