  • 所属系列：
  • 产品名称：
  • 产品型号：
  • 关键字标签：
  • 浏览次数：
  • 闸阀
  • 超高温灰渣闸阀
  • Z973H
  • Z973H超高温灰渣闸阀
  • 415
上一个：带吹扫孔闸阀  下一个:伞齿轮低温闸阀

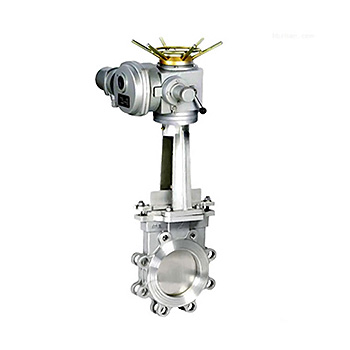

Z973H超高温灰渣闸阀样图：


Z973H超高温灰渣闸阀主要性能规范：

型号 公称压力(MPa) 试验压力（MPa） 适用介质 工作温度℃
壳体 密封（液） 低压密封（气）
PZ973H-10
PZ973H-10C		 1.0 1.5 1.1 0.6 渣水混合物、

空气灰混合物

 ≤425℃
Z973H-16C 1.6 2.4 1.8
Z973Y-10V 1.0 1.5 1.1 0.6 干灰、煤渣、钢渣 540℃
Z973W-10NR 900℃

Z973H超高温灰渣闸阀主要零件材料：
零件名称 阀填料压盖 阀杆 阀板 支架 阀杆螺母 密封面
Z973Y-10V ZG15CrMoV 25Cr2MoV 1Cr18Ni9Ti WCB ZQAL9-4 堆焊钻基硬质合金
Z973W-10NR ZG20Cr25Ni20SI2 321、25Cr2MoV ZG20Cr25Ni20SI2 ZG15CrMoV ZQAL9-4 本体
Z973-16C WCB 2Cr13 35# WCB ZQAL9-4 不锈钢

Z973H超高温灰渣闸阀主要尺寸：
公称压力
（MPa）		 公称通径
（mm）		 尺    寸（mm） 电动装置
型号		 公称转矩（N,M） 电动机功率
（Kw）
L D1 D2 D b n-Фd N-M f H
1.0 50 65 165 125 95 14 2-Ф18 2-M16 3 370 DZ10 100 0.25
65 65 185 145 118 15 2-Ф18 2-M16 3 460 DZl0 100 0.25
80 70 200 160 132 15 4-Ф18 2-M16 3 590 DZ10 100 0.25
100 70 220 180 156 16 4-Ф18 4-M16 3 780 DZ20 200 0.37
150 80 285 240 211 16 4-Ф22 4-M20 3 980 DZ20 200 0.37
200 80 340 295 266 18 4-Ф22 4-M20 3 1033 DZ30 300 0.55
250 86 395 350 320 18 6-Ф22 6-M20 3 1080 DZ30 300 0.55
300 92 445 400 370 18 8-Ф22 4-M20 3 1170 DZ30 300 0.55
350 100 505 460 428 18 10-Ф22 6-M20 J 1250 DZ30 300 0.55
400 110 565 515 480 20 8-Ф26 8-M24 4 1332 DZ45 450 1.5
450 120 615 565 530 22 10-Ф26 10-M24 4 1480 DZ60 600 2.2
500 130 670 620 565 24 10-Ф26 10-M24 4 1530 DZ120 l200 3
1.6 50 65 165 125 99 14 2-Ф18 2-Ml6 3 370 DZ10 100 0.25
65 65 185 145 118 15 2-Ф18 2-M16 3 460 DZ10 100 0.25
80 70 200 160 132 15 4-Ф18 4-M16 3 590 DZ10 100 0.25
100 70 220 180 156 15 4-Ф18 4-M16 3 780 DZ20 200 0.37
150 80 285 240 211 16 4-Ф22 4-M20 3 980 DZ20 200 0.37
200 80 340 295 266 16 8-Ф22 4-M20 3 1033 DZ30 300 0.55
250 94 405 355 319 18 8-Ф22 4-M20 3 1080 DZ30 300 0.55
300 98 460 410 370 18 6-Ф26 6-M24 4 1170 DZ30 300 0.55
350 100 520 470 429 18 8-Ф26 8-M24 4 1250 DZ45 450 1.5
400 110 580 525 485 20 10-Ф30 6-M27 4 1332 DZ45 450 1.5
450 120 640 585 548 22 10-Ф30 10-M27 4 1480 DZ60 600 2.2
500 130 715 650 609 24 10-Ф33 10-M30 4 1530 DZ120 1200 3
