  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 电磁阀
  • 电磁真空带充气阀
  • DDC-JQ-B

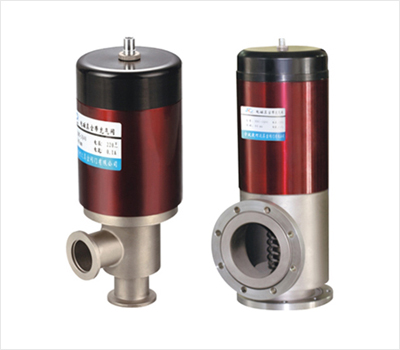

  • DDC-JQ-B电磁真空带充气阀
  • 337
 DDC-JQ-B电磁真空带充气阀主要技术性能
适用范围(Pa)
105~1x10-2
阀门漏率(Pa.L/S)
<6.7x10-4
适用温度(℃)
-25~+50
线圈温升(℃)
≤65
开闭时间(S)
≤3
电源电压(V/Hz)
220±10%/50
 DDC-JQ-B电磁真空带充气阀连接及外形尺寸(GB/T6070)
型号
通径(DN)
ΦW
ΦD
ΦB
H
A
n-d
法兰标准
DDC-JQ16B
16
68
30
17.2
191
40
/
GB4982
DDC-JQ25B
25
82
40
26.2
202
50
DDC-JQ32B
32
92
55
41.2
244
50
DDC-JQ40B
40
110
55
41.2
275
65
DDC-JQ50B
50
125
110
90
314
80
4-Φ9
GB/T6070
DDC-JQ65B
65
135
130
110
343
88
4-Φ9
DDC-JQ80B
80
135
145
125
387
95
4-Φ9
DDC-JQ100B
100
165
165
145
399
108
8-Φ9
