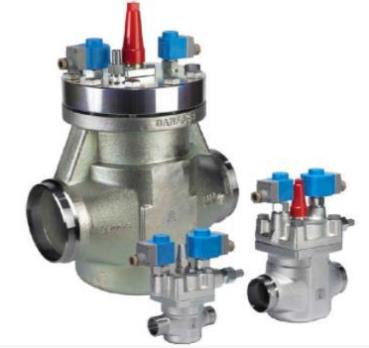

两步开启电磁阀 ICLX 两步开启电磁阀ICLX ICLX 两步开启电磁阀属于 ICV 产品系列之一。 ICLX 伺服阀适用于高压差情况下的吸入管路 中，实现阀门的安全开启。其典型应用为大 型工业制冷系统中，用作需热气融霜的蒸发 器回气管电磁阀。 ICLX 阀门在出厂时被配置为两步式开启模 式。可以将这款阀门设置为一步开启，设置 方法十分简单。 在两步模式下，第一步是在先导电磁阀通电 后开通大约 10% 的流通量。 第二步是在阀门压差降到大约 1.25 bar (18 psi)时自动打开。 ICLX 阀由五个主要元件组成：阀体、阀盖、 功能模块和 2个电磁导阀。ICLX 32-150 的阀 盖和功能模块在出厂时已经装配好。 特点 ■ 为工业制冷应用而设计，最大工作压力为 52bar (754 psi) ■ 适用于氟利昂、氨和二氧化碳 ■ 可以用于化工和石化应用场合 ■ 直接焊接 ■ 连接方式包括对接焊、承插焊和钎焊 ■ 低温钢材质阀体 ■ 重量轻，体积小 ■ 两个电磁导阀只需采用同一个信号进行控制 ■ ICLX 主阀阀盖的方向不会对导阀的功能产生 任何影响 ■ 尤其适用于需要低压降的场合 ■ 可消除融霜结束后的压力波动，稳定工况 ■ 当 p < 1.25 bar（18 psi）时，阀门只能部分 打开，这就防止了“液击”带来的危害 ■ 抗气蚀阀座 ■ 可以手动开通 ■ PTFE 阀座具有优良的密封性 ■ 便于检修的设计 119 两步开启电磁阀 ICLX ICLX 设计理念 ICLX 的直接焊接连接具有最大限度的灵活性。ICV 32 - ICV 65 可 提供各种的连接规格和连接方式。ICV 100 - ICV 150 可提供符合 ■ 有七款阀体可供选择。 DIN 和 ANSI 标准的各种焊接规格。直接焊接 (非法兰 )连接降低 了渗漏风险。 ICV 32 ICV 40 ICV 50 ICV 65 ICV 100 ICV 125 ICV 150 D A SOC SD SA 对接焊 DIN 对接焊 ANSI 承插焊 ANSI 焊接 DIN 焊接 ANSI 设计参数 (阀门 ) 连接方式 ICLX 阀门可提供多种多样的连接方式： ■ D: 对接焊 EN 10220 ■ A: 对接焊 ANSI (B 36.10) ■ SOC: 承插焊 ANSI (B 16.11) ■ SD: 焊接 EN 1254-1 ■ SA: 焊接 ANSI (B 16.22) ICLX 阀门通过了符合 PED《压力设备指令》的 欧洲标准认证，并印有 CE 字样。 如需了解详情 /限制，请参见安装说明。 阀体和阀盖材料 低温钢 ■ 温度范围： 介质：–60℃ /+120℃ (–76℉ /+248℉ ) ■ 压力 阀门最大工作压力为 52 bar （754 psi ） ■ 表面防护 ICLX 的外表面镀锌，具有优良的抗腐蚀性。 ■ 最大开启差压（MOPD）： ICLX 32-150 21 bar（305 psi）—外部压力比阀门入口压力 高出 1.5 bar（22 psi）的情况下。 ICLX 32-150 40 bar（580 psi）—外部压力比阀门入口压力 高出 2 bar（30 psi）的情况下。 线圈要求： 两个线圈的防护等级均为 IP67。 EVM NC: 10W ac（或更高）—MOPD 不超过 21 bar 的情况下 EVM NC: 20W ac，MOPD 为 21 → 40 bar的情 况下 EVM NO: 10W ac（或更高） ICLX 32 ICLX 40 ICLX 50 ICLX 65 ICLX 100 ICLX 125 ICLX 150 Kv (m3/h) 22 29 47 82 151 225 390 Cv (USgal/min) 25.5 33.6 54.5 95 175 261 452 120 两步开启电磁阀 ICLX P2 2 1 EVM NO EVM NC 2 1 EVM NO EVM NC P2 P1 P1 DanfossM27H0257 1 DanfossM27H0258 1 ICLX 32-65 ICLX 100-150 基本原理 ICLX 阀门用作吸入管路中的关断阀，它在热气 当位置 1 和 位置 2 的 EVM 电磁导阀的线圈通电 除霜结束后开通。 时，ICLX 保持开通。 它是一种受导阀控制的阀门，在外部导压源的 当位置 1 和 位置 2 的 EVM 电磁导阀的线圈断电 作用下工作。也就是说，即使内部压差（Pd） 时，ICLX 关闭并保持关闭状态。 为零， 阀门仍能工作。 ICLX 阀门的主要目标是降低 Pd，所以特别适用 电磁导阀（位置 1）打开后允许外部导压（p2） 作用于伺服活塞的底部，从而启动第一步开启 于对压差敏感的应用。 功能，流通大约为 10% 的阀门容量。与此同时， 尽管 Pd 被控制在较低水平，但它仍有一定的数 放气弹簧将被压缩。这会让入口压力（p1）和 出口压力趋于平衡。当阀门压差降至大约 1.5 值， 所以在阀门选型时必须予以考虑尺寸规格 bar（22 psi）时，弹簧的弹力足以启动第二步， 问题。关于这一因素的影响，请参阅“ICLX 阀 将阀门完全打开。 门的选型”章节。 这样一来，就能避免阀门在第一步就完全开通 主阀配有两个电磁导阀和一个外部导压接头。 所造成的高压脉冲。 外部导压管路必须与系统压力（p2）连通，后 在压差超过 1 bar (15 psi)的情况下，不能使用 者至少要比阀门入口压力（p1）高出 1.5 bar（20 ICLX，否则无法保证阀门处于第二步开启状态。 psi）。外部导压与阀门入口压力的压差决定了 ICLX 的最大开启压差（MOPD）。 121 两步开启电磁阀 ICLX 基本原理 (续 ) 两步式开启原理 外部压力 _1 进口压力 DanfossM27H0231 关闭 排气阀 开启 出口压力 第 1 步 第 1 + 2 步 时间 关于 ICLX 阀门的重要说明： ICLX 阀门在热气作用下保持开通。热气在冷的阀 门内冷凝，在伺服活塞下方冷凝为液体。当导阀改 变状态以关闭 ICLX 时，伺服活塞下的压力与经过 导阀（位置 2）的吸气压力将趋于平衡。达到平衡 需要一段时间，因为阀门内存在冷凝液体。 从导阀开关发生变化到 ICLX 完全关闭，所需的确切时间取决 于温度、压力、制冷剂和阀门尺寸。因此，我们无法准确给 出阀门关闭所需的时间，但一般来说，温度越低，时间越长。 对蒸发器进行热气除霜时，必须考虑阀门关闭所需的时间， 这非常重要。必须采取相关措施，确保吸入管路中的 ICLX 完 全关闭之前，热气供给阀不会打开。如果吸气管路中的 ICLX 尚未关闭，热气阀就已打开，则会造成大量的能量流失，还 可能因为“液击”而发生危险。在弹簧处于被压缩的第二阶段， 如果气体和液体在 ICLX 压差 p >1.5 bar 的情况下通过阀门， 就会造成液击。最终可能使阀门严重受损。 122 两步开启电磁阀 ICLX ICLX 阀门的选择 湿回气管 阀门在系统中的位置 （用灰色标示） 热气管路 高压管路 干回气管 湿回气管 ICLX 液体管路（无相变） 液体管路（有或无相变） 额定容量 湿回气管 SI 单位 计算范例（氨容量）： 因此，在确定实际容量时必须乘上修正系数， 以便对额定工况做出修正。 工况如下： P = 0.1 bar 时，f P 的修正系数为 0.71 Te = –20℃ 循环倍率 fcirc 的修正系数为 0.9 Q0 = 100 kW 循环倍率 = 3 Qn = Q0 × f?6?2P × fcirc = 100 x 0.71 x 0.9 最大 ?6?2P = 0.1 bar = 63.9 kW. 容量表是根据额定工况（压降 P = 0.05 bar， 查阅容量表可知，应当选择 ICLX 50 循环倍率 = 4）编制的。 Qn = 84 kW 额定容量 湿回气管 SI 单位 氨 型号 kv 蒸发温度 Te 额定工况下的容量表， m3/h –50℃ –40℃ –30℃ –20℃ –10℃ 0℃ 10℃ 20℃ QN [kW]，循环倍率 = 4, ICLX 32 22 20 26 32 39 47 55 63 72 P = 0.05 bar ICLX 40 29 27 34 43 52 62 72 83 95 ICLX 50 47 43 56 69 84 100 117 135 153 ICLX 65 83 76 99 122 148 177 207 238 271 ICLX 100 151 138 179 222 270 322 377 433 493 ICLX 125 225 206 267 331 402 480 561 645 734 ICLX 150 390 357 463 574 697 831 973 1118 1273 ΔP (fΔP)的修正系数 ?6?2P (bar) 修正系数 0.01 2.24 0.03 1.29 0.05 1 0.08 0.79 0.10 0.71 0.14 0.60 循环倍率(fcirc)的修正因数 循环倍率 修正系数 2 0.77 3 0.90 4 1 6 1.13 8 1.20 10 1.25 123 两步开启电磁阀 ICLX 额定容量 干回气管 阀门在系统中的位置 （用灰色标示） 热气管路 ICLX 排气管路 干回气管路 湿回气管 液体管路（无相变） 液体管路（有或无相变） 额定容量 干回气管 SI 单位 计算范例（氨容量）： P = 0.1 bar时，f P 的修正系数为 0.71 液体温度的修正系数 fTliq = 0.92 工况如下： 过热度的修正系数， (Ts) = 1.0 Te = –20℃ Qn = Q0 × f P × fTliq × fTs Q0 = 100 kW = 100 × 0.71 × 0.92 × 1.0 = 65.3 kW 循环倍率 = 3 最大 ?6?2P = 0.1 bar 查阅容量表可知，应当选择 ICLX 40 Qn = 79 kW 容量表是根据额定工况（压降 P = 0.05 bar， Tliq = 30℃ )编制的。 因此，在确定实际容量时必须乘上修正系数， 以便对标称工况做出修正。 额定容量 氨 干回气管 SI 单位 型号 kv 蒸发温度 Te 标称工况下的容量表， m3/h –50℃ –40℃ –30℃ –20℃ –10℃ 0℃ 10℃ 20℃ ICLX 32 22 28 37 48 60 74 90 108 127 QN [kW], Tliq = 30℃ , ICLX 40 29 37 49 63 79 98 119 142 168 P = 0.05 bar ICLX 50 47 61 80 103 129 159 193 230 272 过热度 = 8K ICLX 65 83 107 141 181 227 280 340 407 481 ICLX 100 151 195 257 330 414 510 619 740 875 ICLX 125 225 290 383 491 616 760 922 1103 1304 ICLX 150 390 503 663 851 1069 1317 1598 1912 2259 ΔP (fΔP)的修正系数 ?6?2P (bar) 修正系数 0.01 2.24 0.03 1.29 0.05 1 0.08 0.79 0.10 0.71 0.14 0.60 循环倍率(fcirc)的修正因数 循环倍率 修正系数 –20℃ 0.82 –10℃ 0.86 0℃ 0.88 10℃ 0.92 20℃ 0.96 30℃ 1 40℃ 1.04 50℃ 1.09 124 两步开启电磁阀 ICLX ICLX 32 根据部件订货 请注意： ICLX 功能模块只能用在 2012 年第 49 周当周或之后生产 的阀体内，因此阀体上的生产日期（周数编号）必须是 大于或等于 4912。 示例（从表 I 和 表 II 中选择） + = 阀体 40 D (11/2 in.) 阀盖 ICLX 32 027H3125 027H3204 表 I 表 II ICV 32 阀体，带不同的连接 表 I ICLX 32 功能模块 /阀盖 表 II 32 D (11/4 in.) 40 D (11/2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 027H3120 027H3125 027H3127 027H3128 35 SD (13/8 in. SA) 32 A (11/4 in.) 32 SOC (11/4 in.) 40 A (11/2 in.) 027H3123 027H3121 027H3122 027H3126 D = DIN 标准对接焊接口 A = ANSI 标准对接焊接口 SOC = ANSI 标准承插焊接口 SD = DIN 标准焊接口 SA = ANSI 标准焊接口 描述 订货代码 ICLX 32 027H3204 *) *) 包括外部导压连接、NC/NO 导阀、垫片和 O 型圈 订货出厂预装配成套阀门 （阀体、功能模块 /阀盖） 表 A 连接方式 32 D (11/4 in.) 40 D (11/2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 35 SD (13/8 in. SA) 32 A (11/4 in.) 32 SOC (11/4 in.) 40 A (11/2 in.) ICLX 32 027H3040 027H3041 027H3042 请根据阀门部件自行选择并组合。 125 两步开启电磁阀 ICLX ICLX 40 根据部件订货 请注意： ICLX 功能模块只能用在 2012 年第 49 周当周或之后生产 的阀体内，因此阀体上的生产日期（周数编号）必须是 大于或等于 4912。 示例（从表 I 和 表 II 中选择） + = 阀体 40 A (11/2 in.) 阀盖 ICLX 40 027H4121 027H4204 表 I 表 II ICV 40 阀体，带不同的连接 表 I ICLX 40 功能模块 /阀盖 表 II 40 D (11/2 in.) 50 D (2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 027H4120 027H4126 027H4124 027H4123 40 A (11/2 in.) 40 SOC (11/2 in.) 50 A (2 in.) 027H4121 027H4122 027H4127 D = DIN 标准对接焊接口 A = ANSI 标准对接焊接口 SOC = ANSI 标准承插焊接口 SD = DIN 标准焊接口 SA = ANSI 标准焊接口 描述 订货代码 ICLX 40 027H4204 *) *) 包括外部导压连接、NC/NO 导阀、垫片和 O 型圈 订货出厂预装配成套阀门 （阀体、功能模块 /阀盖） 表 A 连接方式 40 D (11/2 in.) 50 D (2 in.) 42 SA (15/8 in.) 42 SD (15/8 in.) 40 A (11/2 in.) 40 SOC (11/2 in.) 50 A (2 in.) ICLX 40 027H4040 027H4041 027H4042 请根据阀门部件自行选择并组合。 两步开启电磁阀 ICLX ICLX 50 根据部件订货 请注意： ICLX 功能模块只能用在 2012 年第 49 周当周或之后生产 的阀体内，因此阀体上的生产日期（周数编号）必须是 大于或等于 4912。 示例（从表 I 和 表 II 中选择） + = 阀体 50 D (2 in.) 阀盖 ICLX 50 027H5120 027H5204 表 I 表 II ICV 50 阀体，带不同的连接 表 I ICLX 50 功能模块 /阀盖 表 II 50 D (2 in.) 65 D (21/2 in.) 54 SD (21/8 in. SA) 50 A (2 in.) 027H5120 027H5124 027H5123 027H5121 50 SOC (2 in.) 65 A (21/2 in.) 027H5122 027H5125 D = DIN 标准对接焊接口 A = ANSI 标准对接焊接口 SOC = ANSI 标准承插焊接口 SD = DIN 标准焊接口 SA = ANSI 标准焊接口 描述 订货代码 ICLX 50 027H5204 *) *) 包括外部导压连接、NC/NO 导阀、垫片和 O 型圈 订货出厂预装配成套阀门 （阀体、功能模块 /阀盖） 表 A 连接方式 50 D (2 in.) 65 D (21/2 in.) 54 SD (21/8 in. SA) 50 A (2 in.) 50 SOC (2 in.) 65 A (21/2 in.) ICLX 50 027H5040 027H5041 027H5042 请根据阀门部件自行选择并组合。 127 两步开启电磁阀 ICLX ICLX 65 根据部件订货 请注意： ICLX 功能模块只能用在 2012 年第 49 周当周或之后生产 的阀体内，因此阀体上的生产日期（周数编号）必须是 大于或等于 4912。 示例（从表 I 和 表 II 中选择） + = 阀体 65 SOC (21/2 in.) 阀盖 ICLX 65 027H6123 027H6204 表 I 表 II ICV 65 阀体，带不同的连接 表 I ICLX 65 功能模块 /阀盖 表 II 65 D (21/2 in.) 65 A (21/2 in.) 80 D (3 in.) 80 A (3 in.) 027H6120 027H6121 027H6126 027H6127 67 SA (25/8 in.) 76 SD (3 in.) 65 SOC (21/2 in.) 027H6125 027H6124 027H6123 D = DIN 标准对接焊接口 A = ANSI 标准对接焊接口 SOC = ANSI 标准承插焊接口 SD = DIN 标准焊接口 SA = ANSI 标准焊接口 描述 订货代码 ICLX 65 027H6204 *) *) 包括外部导压连接、NC/NO 导阀、垫片和 O 型圈 订货 ICLX整阀 （阀体、功能模块 /阀盖） 表 A 连接方式 65 D (21/2 in.) 65 A (21/2 in.) 80 D (3 in.) 80 A (3 in.) 67 SA (25/8 in.) 76 SD (3 in.) 65 SOC (21/2 in.) ICLX 65 027H6040 027H6041 027H8040 027H8042 027H6042 请根据阀门部件自行选择并组合 128 两步开启电磁阀 ICLX ICLX 100 订货出厂预装配成套阀门 （阀体、功能模块 /阀盖和 NC/NO 导阀） 连接方式 100 D (4 in.) 100 A (4 in.) ICLX 100 027H7147 027H7148 ICLX 125 订货出厂预装配成套阀门 （阀体、功能模块 /阀盖和 NC/NO 导阀） 连接方式 125 D (5 in.) 125 A (5 in.) ICLX 125 027H7157 027H7158 ICLX 150 订货出厂预装配成套阀门 （阀体、功能模块 /阀盖和 NC/NO 导阀） 连接方式 150 D (6 in.) 150 A (6 in.) ICLX 150 027H7167 027H7168 129 两步开启电磁阀 ICLX 附件 外部导压接口 ICLX 描述 订货代码 32 - 80 外部导压接口 027F1048 (包括减震流口，D：1.0 mm） 32 - 80 外部导压接口 (¼" FPT) 027B2065 (包括减震流口， D: 1.0 mm) 100 - 150 外部导压接口 027F1049 (包括减震流口，D: 1.8 mm) 100 - 150 外部导压接口 (¼" FPT) 027B2066 (包括减震流口，D: 1.8 mm) 32 - 150 附件包，带密封和导阀 O 型圈 027F0666 ICLX 描述 订货代码 32 - 80 EVM 减震流口10 件， 027F0664 (D: 1.0 mm) 100 - 150 EVM 减震流口10 件， 027F0176 (D: 1.8 mm) 如果低压侧和高压侧的压差超过 6 bar，就需要 安装减震流口。 附件 H H1 OD B B1 B2 外部导压连接 mm 90 66 18 NV 32 NV 32 M 24 × 1.5 英寸 3.54 2.60 0.71 ICV PM 法兰阀体结构 最大工作压力 28 bar g (406 psi g) 描述 订货代码 ICV 25 PM 阀体 027H2119 ICV 32 PM 阀体 027H3129 ICV 40 PM 阀体 027H4128 ICV 50 PM 阀体 027H5127 ICV 65 PM 阀体 027H6128 注意！ 以上订货代码仅用于 ICV PM 阀体 功能模块和阀盖必须单独订货 装入 ICM ICLX PM ICS ICV PM ICV PM 移除 自定义 130 两步开启电磁阀 ICLX 连接方式 D: 对接焊 (EN 10220) 规格 规格 OD T OD T mm in. mm mm in. in. 32 (11/4) 42.4 2.6 1.669 0.102 40 (11/2) 48.3 2.6 1.902 0.103 50 (2) 60.3 2.9 2.37 0.11 65 (21/2) 76.1 2.9 3 0.11 80 (3) 88.9 3.2 3.50 0.13 100 (4) 114.3 6 4.5 0.24 125 (5) 140.7 6.5 5.5 0.26 150 (6) 168.3 7.1 6.6 0.28 A: 对接焊 ANSI (B 36.10) 规格 规格 OD T OD T 壁厚等级 Sch mm in. mm mm in. in. (32) 11/4 42.4 4.9 1.669 0.193 80 (40) 11/2 48.3 5.1 1.902 0.201 80 (50) 2 60.3 3.9 2.37 0.15 40 (65) 21/2 73.0 5.2 2.87 0.20 40 (80) 3 88.9 5.5 3.50 0.22 40 (100) 4 114.3 6 4.5 0.24 (125) 5 140.7 6.5 5.5 0.26 (150) 6 168.3 7.1 6.6 0.28 SOC: 规格 规格 ID T ID T L L 承插焊 ANSI (B 16.11) mm in. mm mm in. in. mm in. (32) 11/4 42.7 6.1 1.743 0.240 13 0.51 (40) 11/2 48.8 6.6 1.921 0.260 13 0.51 (50) 2 61.2 6.2 2.41 0.24 16 0.63 (65) 21/2 74 8.8 2.91 0.344 16 0.63 SD: 焊接 (EN 1254-1) 规格 规格 ID ID L L mm in. mm in. mm in. 35 35.07 25 42 42.07 28 54 54.09 33 76 76.1 33 SA: 焊接 (ANSI B 16.22) Size ID L in. in. in. 13/8 1.375 0.984 15/8 1.625 1.102 21/8 2.125 1.300 25/8 2.625 1.300 131 126
