  • 所属系列:
  • 产品名称:
  • 产品型号:
  • 关键字标签:
  • 浏览次数:
  • 蝶阀
  • 气动双偏心双向蝶阀
  • D6B42H
  • D6B42H气动双偏心双向蝶阀
  • 48
D6B42H气动双偏心双向蝶阀引进了国内外先进的制造技术,以独特新颖的结构,获得高品质的性能。该阀结构合理.密封严密可靠、流阻小、压差低、驱动灵活省力。使用寿命倍增。符合GB12238-89《法兰和对夹连接蝶阀》和JBIT8527-1997《金属密封蝶阀》标准.并参照美国ANSIIAWWAC504标准。采用美国CAD软件辅助设计。双偏心,即轴向偏心,阀轴中心线不在阀板密封面上;
D6B42H气动双偏心双向蝶阀径向偏心:阔轴中心线不在阀门通道的中心线上.阀板采用双平板析架式多流道结构,在流速较高时.各流道水流能够互相制衡,避免阀板出现颤抖现象。确保阀门的稳固性。特殊的设计。特殊的几何结构.使阀板具有越关越紧的功能,当打开阀门时.只要阀轴稍微旋转.阀板即全部脱离阀座.减少了摩擦力,使开启力矩呈现最小最佳状态,密封严实可靠。经久耐用.广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。
D6B42H气动双偏心双向蝶阀特点
    1、蝶阀为双向承压,双向金属密封,特殊的结构形式可任意调整密封比压,采用偏心S形锥形阀座密封面,使密
封面不易损坏,提高阀门的使用寿命。
    2、操作扭矩较小,转90度启闭,轻使迅速。
    3、流阻小,具有良好的水力特性,流量特性近似倾斜直线.节能效果好,双向密封对水流无方向要求。
    4、密封可靠,启闭寿命达数25000次以上,使用寿命25年以上。
    5、阀板采用符合流体力学性能的双平板析架式多流道设计。

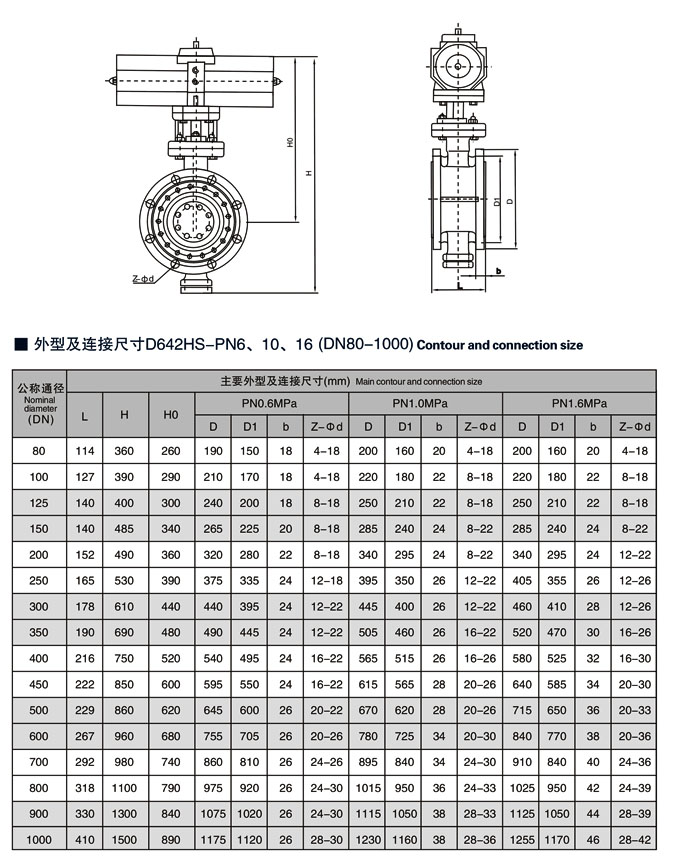

D6B42H气动双偏心双向蝶阀相关尺寸图:
