  • 蝶阀
  • 电气动四连杆蝶阀
  • BD3(6,9)40HPPL

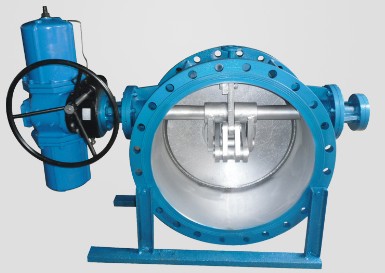

  • BD3(6,9)40HPPL电气动四连杆蝶阀
  • 4
上一个:气动双偏心双向蝶阀  下一个:

一、BD3(6,9)40HPPL电气动四连杆蝶阀性能规范

产品型号 公称压力 夹套压力 壳体试验 密封试验 适用温度 适用介质
LSBD644HPPL-16C 1.6Mpa 1.6Mpa 2.4Mpa 1.76Mpa ≤200℃ 苯酐\顺酐

二、BD3(6,9)40HPPL电气动四连杆蝶阀主要零件的材质

零件名称 材质 零件名称 材质
阀体 Q235  304     316L 阀板 Q235  304     316L
阀座密封面 碳钢堆焊硬质合金 四连杆件 304不锈钢
轴承 进口NSK轴承 密封圈 PTFE、  PPL
阀杆 2Cr13  304 填料 硅橡胶     四氟盘根



DN

D

D1

n-d

L

L1

b

H

A

D0

400

580

525

16-30

310

835

38

1250

605

1/2

450

640

585

20-30

330

835

42

1550

665

1/2

500

715

650

20-33

350

835

46

1740

740

3/4

600

840

770

20-36

390

835

52

1865

865

3/4

700

910

840

24-36

430

1140

552

1935

935

3/4

800

1025

950

24-39

470

1140

52

2050

1050

1

900

1125

1050

28-39

510

1405

54

2150

1150

1

1000

1255

1170

28-42

550

1405

56

2280

1280

1

1200

1485

1390

32-48

630

1610

58

2510

1510

1

1400

1685

1590

36-48

710

1950

60

2949

1760

1

1600

1930

1820

40-55

790

1950

60

3090

1890

1

1800

2130

2020

44-55

870

2160

63

3150

2090

1

2000

2345

2230

48-60

950

2310

65

3360

2290

1

BD3(6,9)40HPPL电气动四连杆蝶阀是我公司科研人员,结合苯酐生产工艺和多年的阀门制造经验,开发的新一代保温阀门,该产品适用于大口径、大流量、低压差、低泄漏量和无泄漏量,并具有较好的耐腐蚀和耐高温性能,该阀启闭迅速、调节精度高、密封可靠适用于苯酐、顺酐等生产工艺中管道介质作调节或切断的作用,也可用于其它气体、液体等介质的控制。

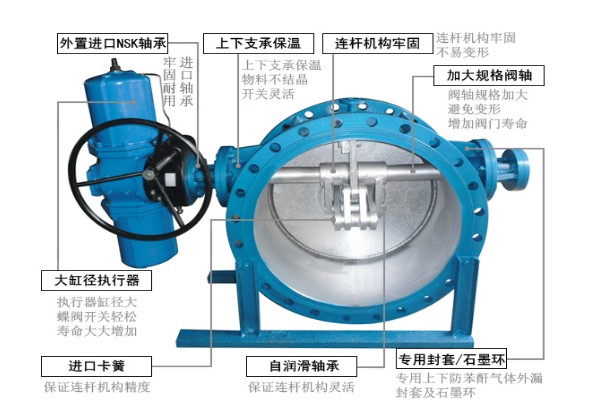

性能特点
BD3(6,9)40HPPL电气动四连杆蝶阀的最大优点为开启式阀板先平移,与阀座脱离,然后再旋转,因而它不易擦伤密封面,密封性能又好又可靠,且无磨损现象,加上四连杆偏心机构,阀关闭时因而介质的作用越关越紧,开启时迅速脱开,使用寿命长。

四连杆保温蝶阀用在煤化工装置或者尾气焚烧上属于重要调节或切断阀门,在使用过程中容易出现开关不到位,密封不严问题造成介质泄漏,不但造成系统隐患,而且增加企业成本。
我们曾经碰到河南庆安的客户,生产姚总,设备杨工他们公司苯酐装置技改需采购大蝶阀,但是他们以前生产选用的是普通蝶阀一直有一个通病,主要表现在开关困难,密封不严,每次检修都得维护大蝶阀,不但加大操作工工作量,而且造成维护费升高,始终没有解决这个问题。
BD3(6,9)40HPPL电气动四连杆蝶阀工作原理
四连杆保温蝶阀主要由阀体部件和执行机构两部分组成。阀体部件由阀体、夹套、阀板、轴、四连杆机构、填料函等零件组成。其中,阀体、阀板、夹套为钢板焊接,结构轻巧。执行机构有气动,电动,手动传动方式,四连杆保温蝶阀通过驱动装置驱动阀轴,阀轴带动连杆机构,通过连杆机构的运动带动阀板启闭。
BD3(6,9)40HPPL电气动四连杆蝶阀应用范围:主要用于大口径、大流量、低压差、低泄漏量和无泄漏量的场合以及其它气体、液体等介质的控制。
