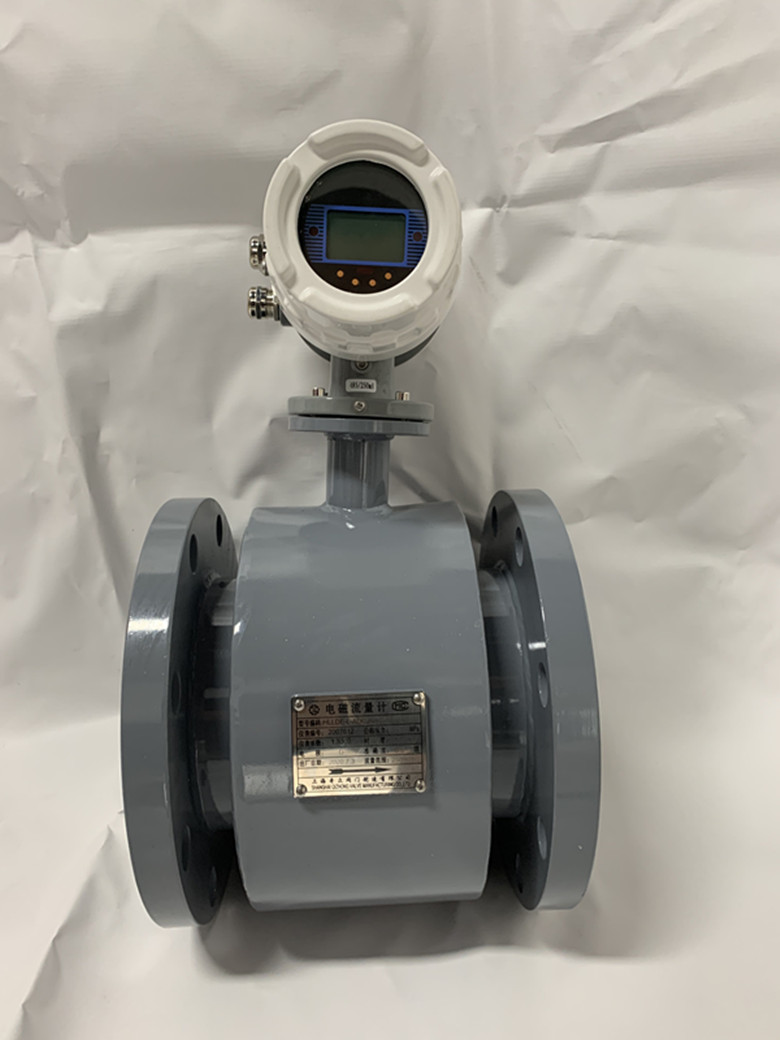

HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，它采用的是单片机嵌入式技术，实现数字励磁，同时电磁流量计在上采用CAN现场总线。电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计产品特点：
HL-LDX系列小口径电磁流量计具有测量流速低，量程比宽等特点广泛使用在化学药剂添加、海水淡化、定量灌装等场所。LDX系列小口径电磁流量计最小可以制作0-5升每小时；上限可达200升每小时。
技术参数测量介质：一切导电的液体执行标准：JB/T9248-2000电磁流量计公称通径：DN2、DN3、DN4、DN5、DN6、DN8（mm）
·衬里：聚四氟乙烯·电极：316不锈钢、哈式合金C、钛、钽·精度：0.5级，1.0级（0.2级可订制）·工作温度：-30～＋180℃·工作压力：标准1.6MPa（35MPa以下可订制）
·流量范围：
对应流速范围是0.05～15m/s·电导率：电导率大于5μs/cm·输出信号：4～20mADC；RS485；HART·防护等级：标准IP65（IP68可订制）·供电电源：220VAC±10%，50Hz±5%24VDC±10%·直管段长度：上游≥5DN，下游≥3D·连接方式:流量计与配管之间采用法兰连接，法兰连接尺寸应符合GB9119-88的规定·环境温度：-25℃～＋45℃·相对湿度：5%～95%
HL小口径电磁流量计有一体型和分体型二种组合形式，输出级皆采取电隔离，可方便地后位仪表配套，实现对流量的记录、控制和调节等功能。同时，流量计配备RS485通讯接口，与计算机互联。每套产品均按定货要求的流量用水进行实流标定，通常无须作任何调整即可投入使用。
HL小口径(小流量)电磁流量计工作原理：
HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计的测量原理是基于法拉第电磁感应定律；导电液体在磁场中作切割磁力线运动时，导体中产生感应电势E为：
E=KBVD
式中：
K-----------仪表常数
B------------磁感应强度
V------------测量管道截面内的平均流速
D------------测量管道截面的内径
HL小口径(小流量)电磁流量计功能特点：
1中英文菜单自由切换，宽高清晰度LCD背光显示
3性能可靠，精度高，功耗低，零点稳定，参数设定方便
4显示正反向累计流量，瞬时流量，流速，流量百分比等
5双向测量系统，可测正向流量，反向流量
6报警功能：空管，励磁，流量上下限
7频率输出4-20mA信号，流向输出，累积量脉冲输出，RS485输出
9输出端口，输入端口均设有安全防雷保护
10自行调节，流量上下限可自行设置
11小信号切除
12采用高效，高稳定度PWM波励磁恒流源
13阻尼系数可选
14短电后数据长效保存
15专业设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
16仪表系数即流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高（0.5-1.0%），量程比宽（1：50）。
17测量管道内无阻流件，因此没有附加的压力损失，具有显著的节能意义。
18仪表结构简单、可靠，无可动部件，工作寿命长。
HL小口径(小流量)电磁流量计主要技术性能：
被测流体电导率：≥5us/cm
满量程流速：0.3m/s---12m/s
测量误差：示值的±0.5%
环境温度：-25℃-+180℃
额定工作压力（MPa）：4.0、1.6、1.0、0.6（大于4.0定做）
安装连接：按照GB9115-88、GB9116-88、GB9119-88、JB/T81-94、DIN、ANSI等法兰标准或按用户要求（由任连接按石油行业的相关标准）
防护等级：标准型：IP65（防喷水型）；IP68（潜水型）
输出信号：4-20mAd.c.、0~1KHz
流量显示功能：1中英文菜单自由切换，宽高清晰度LCD背光显示。2显示正反向累计流量，瞬时流量，流速，流量百分比等。
通讯功能：RS485通讯接口
报警：空管、励磁、流量上下限
短电数据保护时间：不少于10年（无需任何辅助电源）
供电电源：标准型：220Va.c.50Hz;特殊型24V.c. .jpg)
.jpg)
.jpg)
HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计产品特点：
HL-LDX系列小口径电磁流量计具有测量流速低，量程比宽等特点广泛使用在化学药剂添加、海水淡化、定量灌装等场所。LDX系列小口径电磁流量计最小可以制作0-5升每小时；上限可达200升每小时。
技术参数测量介质：一切导电的液体执行标准：JB/T9248-2000电磁流量计公称通径：DN2、DN3、DN4、DN5、DN6、DN8（mm）
·衬里：聚四氟乙烯·电极：316不锈钢、哈式合金C、钛、钽·精度：0.5级，1.0级（0.2级可订制）·工作温度：-30～＋180℃·工作压力：标准1.6MPa（35MPa以下可订制）
·流量范围：
对应流速范围是0.05～15m/s·电导率：电导率大于5μs/cm·输出信号：4～20mADC；RS485；HART·防护等级：标准IP65（IP68可订制）·供电电源：220VAC±10%，50Hz±5%24VDC±10%·直管段长度：上游≥5DN，下游≥3D·连接方式:流量计与配管之间采用法兰连接，法兰连接尺寸应符合GB9119-88的规定·环境温度：-25℃～＋45℃·相对湿度：5%～95%
HL小口径电磁流量计有一体型和分体型二种组合形式，输出级皆采取电隔离，可方便地后位仪表配套，实现对流量的记录、控制和调节等功能。同时，流量计配备RS485通讯接口，与计算机互联。每套产品均按定货要求的流量用水进行实流标定，通常无须作任何调整即可投入使用。
HL小口径(小流量)电磁流量计工作原理：
HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计的测量原理是基于法拉第电磁感应定律；导电液体在磁场中作切割磁力线运动时，导体中产生感应电势E为：
E=KBVD
式中：
K-----------仪表常数
B------------磁感应强度
V------------测量管道截面内的平均流速
D------------测量管道截面的内径
HL小口径(小流量)电磁流量计功能特点：
1中英文菜单自由切换，宽高清晰度LCD背光显示
3性能可靠，精度高，功耗低，零点稳定，参数设定方便
4显示正反向累计流量，瞬时流量，流速，流量百分比等
5双向测量系统，可测正向流量，反向流量
6报警功能：空管，励磁，流量上下限
7频率输出4-20mA信号，流向输出，累积量脉冲输出，RS485输出
9输出端口，输入端口均设有安全防雷保护
10自行调节，流量上下限可自行设置
11小信号切除
12采用高效，高稳定度PWM波励磁恒流源
13阻尼系数可选
14短电后数据长效保存
15专业设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
16仪表系数即流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高（0.5-1.0%），量程比宽（1：50）。
17测量管道内无阻流件，因此没有附加的压力损失，具有显著的节能意义。
18仪表结构简单、可靠，无可动部件，工作寿命长。
HL小口径(小流量)电磁流量计主要技术性能：
被测流体电导率：≥5us/cm
满量程流速：0.3m/s---12m/s
测量误差：示值的±0.5%
环境温度：-25℃-+180℃
额定工作压力（MPa）：4.0、1.6、1.0、0.6（大于4.0定做）
安装连接：按照GB9115-88、GB9116-88、GB9119-88、JB/T81-94、DIN、ANSI等法兰标准或按用户要求（由任连接按石油行业的相关标准）
防护等级：标准型：IP65（防喷水型）；IP68（潜水型）
输出信号：4-20mAd.c.、0~1KHz
流量显示功能：1中英文菜单自由切换，宽高清晰度LCD背光显示。2显示正反向累计流量，瞬时流量，流速，流量百分比等。
通讯功能：RS485通讯接口
报警：空管、励磁、流量上下限
短电数据保护时间：不少于10年（无需任何辅助电源）
供电电源：标准型：220Va.c.50Hz;特殊型24V.c.
HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
HLLDE-L-ADCJNBCBC-GADIE小口径电磁流量计选择安装位置时需特别注意：
·非测量电极的轴线必须近似于水平方向；
·测量管道内必须完全充满液体；
·流量计前方最少要有5＊ D(D为流量计内径)长度的直管段，后方最少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
