产品中心

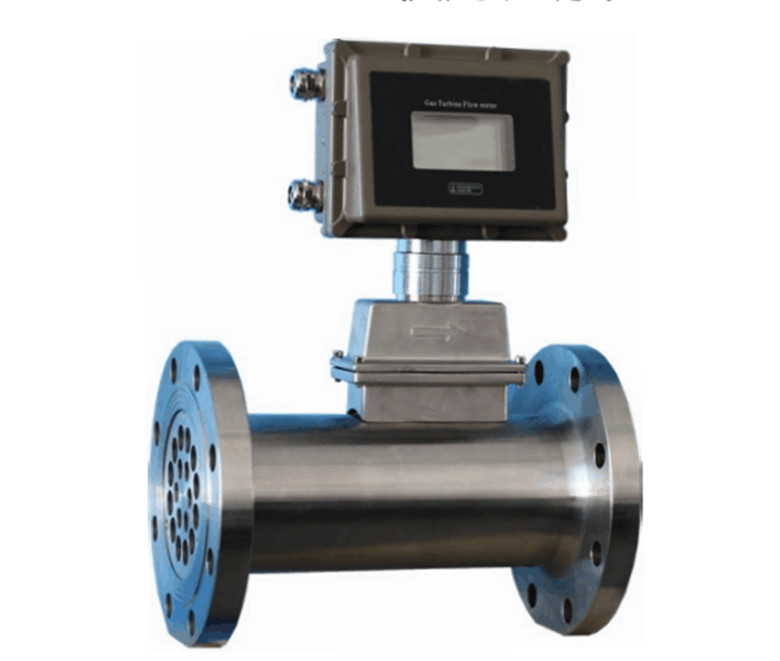

HLLWQ气体涡轮流量计是综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
HLLWQ气体涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数六点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。气体涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
HLLWQ气体涡轮流量计按照供电方式、是否具备远传信号输出可分为HLLWQ-□B型和HLLWQ-□C型。
HLLWQ-□B型：供电电源采用3.2V10AH锂电池（可连续运行3年以上）；无信号输出功能。
HLLWQ-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
二、产品特点
优质合金涡轮，具有更高的稳流和耐腐蚀作用
进口优质专用轴承，使用寿命长
计量室与通气室隔绝，保证了仪表的安全性
流量范围宽（Qmax/Qmin≥20:1），重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65
智能化仪表系数多点非线性修正
系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上
仪表系数、累计流量值掉电十年不丢
HLLWQ气体涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数六点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。气体涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
HLLWQ气体涡轮流量计按照供电方式、是否具备远传信号输出可分为HLLWQ-□B型和HLLWQ-□C型。
HLLWQ-□B型：供电电源采用3.2V10AH锂电池（可连续运行3年以上）；无信号输出功能。
HLLWQ-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
二、产品特点
优质合金涡轮，具有更高的稳流和耐腐蚀作用
进口优质专用轴承，使用寿命长
计量室与通气室隔绝，保证了仪表的安全性
流量范围宽（Qmax/Qmin≥20:1），重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65
智能化仪表系数多点非线性修正
系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上
仪表系数、累计流量值掉电十年不丢
三、测量范围及工作压力:表1
仪表口径及连接方式 | 25、40、50、80、100、150、200、250采用法兰连接 |
25、40可采用螺纹连接 | |
精度等级 | ±1.5%R、±1%R |
量程比 | 1:10；1:20；1:30 |
显示方式 | 双排液晶同时显示瞬时流量、累积流量 |
仪表材质 | 表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝 |
被测介质温度（℃） | -30℃～+80℃ |
环境条件 | 介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa |
输出信号 | 标准二线制4-20mA（LWQ-C型） |
供电电源 | LWQ-B型：仪表内置锂电池，可连续工作3年以上，LWQ-C型：24VDC外供电 |
信号传输线 | 2×0.3 |
传输距离 | ≤1000m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
四、测量范围及工作压力：表2（注：表2所示测量范围均为工作状态下流量范围）
型号规格 | 公称通径（mm） | 流量范围（m3/h） | 始动流量（m3/h） | 工作压力（MPa） | 安装形式 |
HLLWQ-25A | 25（1"） | 0.7-7 | 0.6 | 4.0 | 法兰 螺纹 |
HLLWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
HLLWQ-25C | 3-30 | 2.0 | 4.0 | ||
HLLWQ-40A | 40（1.5"） | 4-40 | 2.5 | 4.0 | 法兰、螺纹 |
HLWQ-40B | 8-80 | 3 | 4.0 | ||
HLLWQ-50A | 50（2"） | 10-100 | 3.5 | 4.0 | 法兰 |
HLLWQ-50B | 15-150 | 4 | 4.0 | 法兰 | |
HLLWQ-80 | 80（3"） | 15-300 | 4 | 1.6 | 法兰 |
HLLWQ-100 | 100（4"） | 20-400 | 5 | 1.6 | 法兰 |
HLLWQ-150 | 150（6"） | 50-1000 | 8 | 1.6 | 法兰 |
HLLWQ-200 | 200（8"） | 100-2000 | 20 | 1.6 | 法兰 |
HLLWQ-250 | 250（10"） | 150-3000 | 30 | 1.6 | 法兰 |
HLLWQ-300 | 300（12"） | 200-4000 | 40 | 1.6 | 法兰 |
五、气体涡轮流量计仪表选型
1.选型说明
用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使流量计的使用性能最佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
2.选型谱表
型 号 | 说 明 | ||||
HLLWQ- | □ | -□ | /□ | /□ | |
类型 | N | 脉冲输出型气体涡轮流量传感器 | |||
仪表口径 | 25A/B/C | 25mm | |||
40A/B | 40 mm | ||||
50A/B | 50 mm | ||||
80 | 80 mm | ||||
100 | 100 mm | ||||
150 | 150 mm | ||||
200 | 200 mm | ||||
250 | 250 mm | ||||
300 | 300 mm | ||||
传感器材质 | N | 基本材质，优质铝合金。（最高耐压：1.0MPa） | |||
S | 不锈钢材质。（高压防腐型） | ||||
特殊结构 | A | 氧气专用结构（脱油脱脂处理） | |||
B | 压缩空气专用结构（高流速设计） | ||||
