产品中心
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q641F-10L-槽车球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

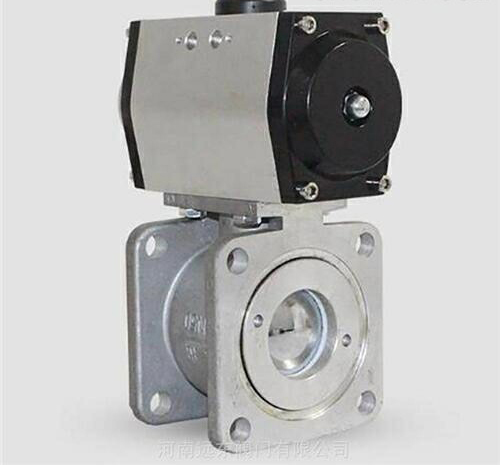

Q641F-10L-槽车球阀
产品简介：
Q641F-10L-槽车球阀广泛用于油罐车或洒水车中非腐蚀性液体输送管道开闭控制，采用铝合金阀体，不锈钢球芯，具有结构紧凑，重量轻，体积小，使用方便等优点。连接法兰有方法兰和圆法兰两种，旋转法兰内密封座可调整阀杆轻重和消除渗漏，当密封环与球面部位有损伤时，可以修正其密封面或者更换。
气动执行器
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
外形尺寸
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气dìng位器：输入4～20mA信号,实现阀门调节功能。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641F-10L-槽车球阀产品，请您根据Q641F-10L-槽车球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q641F-10L-槽车球阀
产品简介：
Q641F-10L-槽车球阀广泛用于油罐车或洒水车中非腐蚀性液体输送管道开闭控制，采用铝合金阀体，不锈钢球芯，具有结构紧凑，重量轻，体积小，使用方便等优点。连接法兰有方法兰和圆法兰两种，旋转法兰内密封座可调整阀杆轻重和消除渗漏，当密封环与球面部位有损伤时，可以修正其密封面或者更换。
气动执行器
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
| Q641F气动球阀气动执行器技术参数 | Q641F阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN40～100mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 铝合金 | |
| 工作温度 | 常温型：-20℃～80℃（橡胶O型圈） | 球体材质 | 不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤150℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 适用介质 | 水、石油等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 阀位信号 | dìng位器：4～20mA/回信器：全开全关信号 | 特 点 | 重量轻，结构紧凑、阻力小、动作稳定 |
外形尺寸
| 公称通径DN | L方 | D方 | D1方 | L圆 | D圆 | D1圆 | L1 | H | 执行器型号 |
| 40 | 85 | 135 | 78 | 170 | 240 | GTD-75 | |||
| 50 | 90 | 120 | 90 | 90 | 150 | 90 | 186 | 268 | GTD-83 |
| 65 | 120 | 140 | 110 | 120 | 170 | 106 | 210 | 278 | GTD-90 |
| 80 | 130 | 160 | 124 | 130 | 195 | 113 | 254 | 345 | GTD-110 |
| 100 | 155 | 180 | 139 | 296 | 375 | GTD-127 |
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气dìng位器：输入4～20mA信号,实现阀门调节功能。
