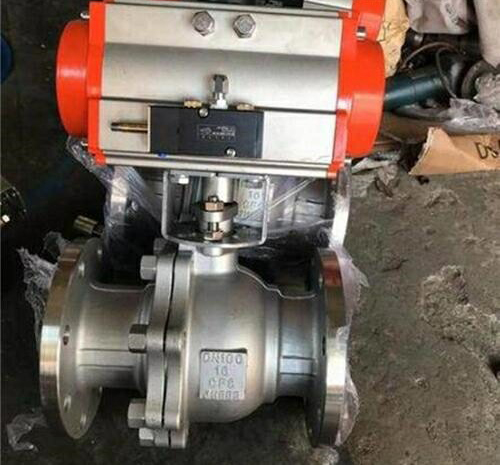

ZQ-O型气动切断球阀
产品简介：
ZQ-O型气动切断球阀由执行机构和球阀本体组成，O型球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。具有可靠的密封性能，作为管道内介质的切断使用，广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
标准规格
阀体型式：直通铸造阀
阀芯型式：O型截球体
公称通径：DN15 ~300 NPS 1/2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
性能
选用参数表
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的ZQ-O型气动切断球阀产品，请您根据ZQ-O型气动切断球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
ZQ-O型气动切断球阀
产品简介：
ZQ-O型气动切断球阀由执行机构和球阀本体组成，O型球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。具有可靠的密封性能，作为管道内介质的切断使用，广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
标准规格
阀体型式：直通铸造阀
阀芯型式：O型截球体
公称通径：DN15 ~300 NPS 1/2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | Q | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列切断阀 | S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构 | Q 切断阀 | O:标准型软密封切断球阀 OH:硬密封切断球阀 | PN16=16 CL150LB=CL150 | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质 | DN50=DN50 NPS2〞=NPS2〞 |
| 如：气动活塞式切断球阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZSQO-16C DN50 |
| 流量特性 | 快开(ON-OFF) |
| 额定CV值 | 全腔型CV 21~7359 |
| 行程 | 全开 90° |
| 允许泄漏量 | 软密封：0泄漏 |
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Cv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 配套气动执行器 阀座PTFE | ||||||||||||||
| 双作用ATD- | 50 | 63 | 75 | 88 | 100 | 125 | 145 | 180 | 240 | 265 | ||||
| 单作用ATS- | 63 | 75 | 88 | 100 | 115 | 125 | 145 | 160 | 200 | 240 | 265 | 330 | ||
| 配套电动执行器 阀座PTFE | ||||||||||||||
| 电动执行器3410R- | 05 | 10 | 20 | 50 | 60 | 100 |
