奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多UQ621F-气动UPVC球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
产品简介：

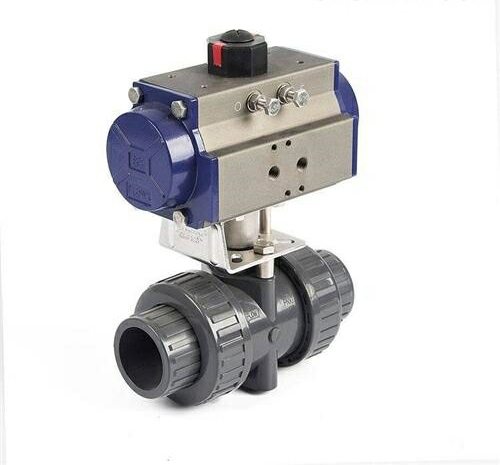

UQ621F-气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点：
1、双向双由令球阀，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合brTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
气动执行器：
UQ621F-气动UPVC球阀采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数和性能：
外形尺寸：
附件选项：
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的UQ621F-气动UPVC球阀产品，请您根据UQ621F-气动UPVC球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
产品简介：
UQ621F-气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点：
1、双向双由令球阀，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合brTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
气动执行器：
UQ621F-气动UPVC球阀采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数和性能：
| GTD/ATD气动执行器技术参数 | UPVC球阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～100mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | UPVC、CPVC、PPH |
| 单作用：7N·M～2668N·M | 阀体材质 | UPVC、CPVC、PPH | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | UPVC、CPVC、PPH |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE | |
| 动作范围 | 0～90°±5° | 温 度 | 0℃～+60℃ |
| 接口螺纹 | GTD40～GTD83 G1/8″ | 连接方式 | 双由令、法兰 |
| GTD110～GTD350/ATD52～270 G1/4″ | 适用介质 | 食品工业、石化和与PVC相匹配的各种流体 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 结构紧凑、体积小、重量轻、安装方便 |
外形尺寸：
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| CNS国标 | D1 | 22.4 | 26.4 | 34.5 | 42.5 | 48.6 | 60.6 | 76.7 | 89.7 | 115 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| ANSI美标 | D1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| DIN英制 | D1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| JIS日标 | D1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| L | 112 | 132 | 144 | 167 | 172 | 206 | 273 | 303 | 333 | |
| L1 | 104 | 130 | 130 | 140 | 140 | 186 | 186 | 254 | 254 | |
| H | 151 | 158 | 162 | 198 | 198 | 225 | 278 | 307 | 362 | |
| 重 量 | 1.2KG | 1.4KG | 1.6KG | 2.4KG | 2.7KG | 5.1KG | 5.6KG | 11.4KG | 13.6KG | |
| 执行器型号 | ATD-52 | ATD-52 | ATD-52 | ATD-63 | ATD-63 | ATD-75 | ATD-83 | ATD-92 | ATD-105 |
附件选项：
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的UQ621F-气动UPVC球阀产品，请您根据UQ621F-气动UPVC球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
