奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q681F-气动无滞留卫生级球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
产品简介：

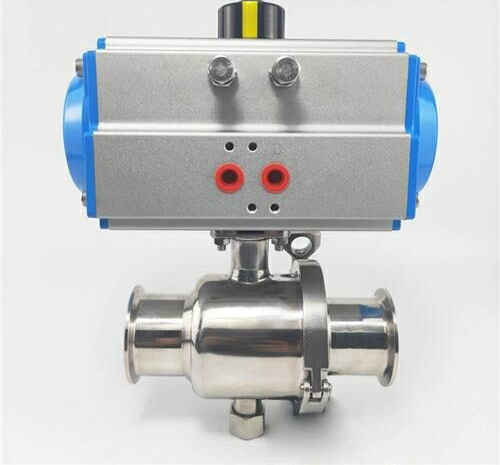

Q681F-气动无滞留卫生级球阀由不锈钢高平台卫生球阀和气动执行器（GT/AT型）组成， 不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，具有流体阻力小，结构简单、体积小、重量轻；紧密可靠等优点。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
气动附件说明：
Q681F-气动无滞留卫生级球阀电磁阀，气源三联件，定位置器，限位开关，手动装置等这些为可选项，客户可根据自己工况要求进行选择（防爆型或者普通型）。
主要参数说明：
阀门型号：直通快装，三通快装Q685F等。
主体材质：SUS304，SUS316等。
尺寸范围：φ19~φ108。
压力范围：1000psi/800psi。
适用温度：-60℃≤t≤150 ℃。
可选驱动方式：手动，气动，电动。
设计标准：国标GB，美标ANSI等。
主要规格：
φ19，φ25，φ32，φ38，φ51，φ57，φ63，φ76，φ89，φ108
外形尺寸：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q681F-气动无滞留卫生级球阀产品，请您根据Q681F-气动无滞留卫生级球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
产品简介：
Q681F-气动无滞留卫生级球阀由不锈钢高平台卫生球阀和气动执行器（GT/AT型）组成， 不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，具有流体阻力小，结构简单、体积小、重量轻；紧密可靠等优点。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
气动附件说明：
Q681F-气动无滞留卫生级球阀电磁阀，气源三联件，定位置器，限位开关，手动装置等这些为可选项，客户可根据自己工况要求进行选择（防爆型或者普通型）。
主要参数说明：
阀门型号：直通快装，三通快装Q685F等。
主体材质：SUS304，SUS316等。
尺寸范围：φ19~φ108。
压力范围：1000psi/800psi。
适用温度：-60℃≤t≤150 ℃。
可选驱动方式：手动，气动，电动。
设计标准：国标GB，美标ANSI等。
主要规格：
φ19，φ25，φ32，φ38，φ51，φ57，φ63，φ76，φ89，φ108
| 执行器技术参数 | 阀体参数 | ||
| 类型 | 双作用活塞式、弹簧复位式 | 公称通径 | 15～102mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE | |
| 动作范围 | 0～90°±5° | 温度 | PTFE≤180℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88? ??G1/8″ | 连接方式 | 快装式、焊接式、螺纹式 |
| GTD110～GTD350/ATD100～200?? G1/4″ | 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 安全卫生，密封好、使用寿命长 |
外形尺寸：
| 通径 | G | L1 | L | D | H | 执行器型号 |
| 15 | 34 | 130 | 100 | 12.7 | 152 | GTD-52 |
| 20 | 50.5 | 130 | 100 | 17.2 | 156 | GTD-52 |
| 25 | 50.5 | 140 | 120 | 25 | 180 | GTD-63 |
| 32 | 50.5 | 140 | 130 | 31.8 | 208 | GTD-63 |
| 38 | 50.5 | 140 | 150 | 35.6 | 218 | GTD-63 |
| 51 | 64 | 170 | 200 | 48.6 | 226 | GTD-83 |
| 63 | 77.5 | 186 | 210 | 60.3 | 240 | GTD-83 |
| 76 | 91 | 186 | 220 | 72.9 | 286 | GTD-83 |
| 89 | 106 | 225 | 260 | 88.9 | 298 | GTD-100 |
| 102 | 119 | 254 | 320 | 101.6 | 336 | GTD-110 |
