奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q661F-加长型气动焊接高压球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

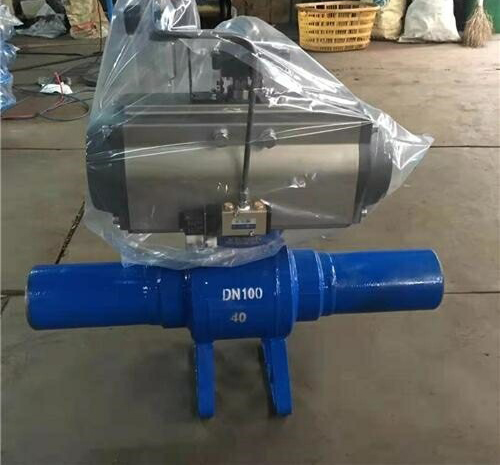

Q661F-加长型气动焊接高压球阀
产品简介：
Q661F-加长型气动焊接高压球阀是由双作用（或单作用）气动执行机构和高压焊接阀体组成，其中焊接球阀为订做产品，可以根据客户需求，加长两端焊接管的长度。现场对阀门使用具体情况来选配附件，如手轮，电磁换向阀（ASCO电磁阀、亚德客电磁阀、4M310电磁阀等）空气过滤减压阀、阀位反馈（限位开关）、阀门定位器（YT-1000R阀门定位器、西门子阀门定位器）。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数，来确认具体的球阀的选型，包含阀体的材质，阀门的密封件等。加长型气动焊接球阀连接方式有：法兰连接、螺纹连接、焊接等。广泛应用于石油、化工、发电、造纸等各部门，以及人们日常生活中。
技术参数：
执行机构技术参数：
性能规范：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q661F-加长型气动焊接高压球阀产品，请您根据Q661F-加长型气动焊接高压球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q661F-加长型气动焊接高压球阀
产品简介：
Q661F-加长型气动焊接高压球阀是由双作用（或单作用）气动执行机构和高压焊接阀体组成，其中焊接球阀为订做产品，可以根据客户需求，加长两端焊接管的长度。现场对阀门使用具体情况来选配附件，如手轮，电磁换向阀（ASCO电磁阀、亚德客电磁阀、4M310电磁阀等）空气过滤减压阀、阀位反馈（限位开关）、阀门定位器（YT-1000R阀门定位器、西门子阀门定位器）。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数，来确认具体的球阀的选型，包含阀体的材质，阀门的密封件等。加长型气动焊接球阀连接方式有：法兰连接、螺纹连接、焊接等。广泛应用于石油、化工、发电、造纸等各部门，以及人们日常生活中。
技术参数：
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) | |||||||||||
| 公称压力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
| 连接形式 | 法兰式、焊接式、螺纹式(适用于PN16MPa以内) | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 阀芯形式 | O型球体阀芯 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 动作范围 | 0～90°、0～360° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||
| 可调范围 | 250：1 | |||||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制能、4～20mA模拟量信号控制 |
执行机构技术参数：
| 执行器型号 | AT、AW系列单、双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
性能规范：
| 公称通径DN(mm) | DN15-300 | |||||
| 公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q661F-加长型气动焊接高压球阀产品，请您根据Q661F-加长型气动焊接高压球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
