奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q646F/Q646H-气动四通球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

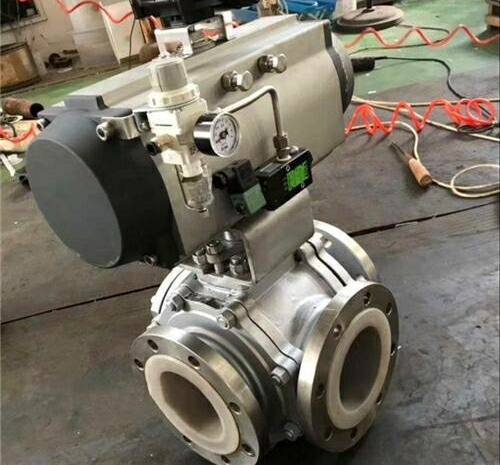

一、Q646F/Q646H-气动四通球阀产品简介：
是由角行程气动执行机构和四通球阀阀体组成。根据结构形式，四通球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。适用于各种轻重工业及楼宇管道.广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
主要技术参数：
主要性能指标：
执行器参数：
外形连接尺寸：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q646F/Q646H-气动四通球阀产品，请您根据Q646F/Q646H-气动四通球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、Q646F/Q646H-气动四通球阀产品简介：
是由角行程气动执行机构和四通球阀阀体组成。根据结构形式，四通球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。适用于各种轻重工业及楼宇管道.广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
主要技术参数：
| 阀体形式 | 四通铸造阀体 |
| 公称通径 | DN50～600mm |
| 公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 | JB/T79.2-1994、 ASME/ANSI B165 |
| 连接形式 | 法兰式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 设计和制造 | GB/T12237-1989； APl608 |
| 检验和试验 | GB/T13927-1992； APl 598 |
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
主要性能指标：
| 公称压力(MPa) | 常温zui大工作压力(MPa) | 壳体试验压力(MPa) | 气密封试验压力(MPa) | 高压密封试验压力(MPa) |
| PN1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| PN2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| PN4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| l50LB | 2.0 | 3.0 | 0.6 | 2.2 |
执行器参数：
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
外形连接尺寸：
| 公称压力PN | 公称通径DN | 尺 寸(mm) | |||||||
| L | L0 | D | D1 | D2 | b | z-φd | H1 | A | |
| 1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 | 16 | 4-ф18 | 根据配置执行机构 大小而定，配置执 行器型号不一样， 外形连接尺寸也有 所不同。 |
| 65 | 320 | 160 | 185 | 145 | 120 | 18 | 4-ф18 | ||
| 80 | 320 | 160 | 200 | 160 | 135 | 20 | 8-ф18 | ||
| 100 | 370 | 185 | 220 | 180 | 155 | 20 | 8-ф18 | ||
| 125 | 510 | 255 | 250 | 210 | 185 | 22 | 8-ф18 | ||
| 150 | 510 | 255 | 285 | 240 | 2'0 | 24 | 8-ф23 | ||
| 200 | 580 | 290 | 340 | 295 | 265 | 26 | 12-ф23 | ||
| 250 | 670 | 335 | 405 | 355 | 320 | 30 | 12-ф25 | ||
| 300 | 760 | 380 | 460 | 410 | 375 | 30 | 12-ф25 | ||
| 350 | 850 | 425 | 520 | 470 | 435 | 34 | 16-ф25 | ||
| 400 | 980 | 490 | 580 | 525 | 485 | 36 | 16-ф30 | ||
| 450 | 1080 | 540 | 640 | 585 | 545 | 40 | 20-ф30 | ||
| 500 | 1220 | 610 | 715 | 650 | 608 | 44 | 20-ф34 | ||
| 600 | 1360 | 680 | 840 | 770 | 718 | 48 | 20-ф41 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q646F/Q646H-气动四通球阀产品，请您根据Q646F/Q646H-气动四通球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
