奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q641-气动防爆球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
一、Q641-气动防爆球阀产品概述：

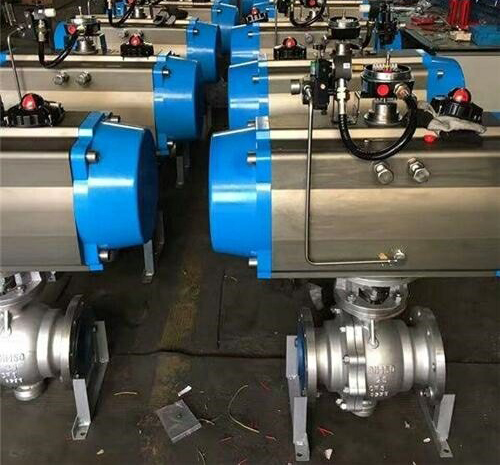

FB气动球阀由球体、气动执行机构（双作用/单作用）、防爆限位开关、防爆电磁阀、空气过滤器等组成。配以减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动球阀执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，气动球阀将按控制系统的要求自动处于开启或关闭的位置。气动球阀可广泛应用于石油，化工、环保、冶金、电力、化纤、教学设备、轻工、制药、造纸、高压设备等工业自动控制。
二、Q641-气动防爆球阀气动球阀产品特点：
1、气动球阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kgf/cm2左右压力的气源即可控制阀门，适用于易燃易爆场合。
2、引进欧洲技术开发生产的浮动球阀，是所有阀类中流阻zui小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
3、双向密封，密封性能好。阀座采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。
4、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
三、Q641-气动防爆球阀气动球阀主要技术参数：
四、Q641-气动防爆球阀气动球阀详细参数：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641-气动防爆球阀产品，请您根据Q641-气动防爆球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、Q641-气动防爆球阀产品概述：
FB气动球阀由球体、气动执行机构（双作用/单作用）、防爆限位开关、防爆电磁阀、空气过滤器等组成。配以减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动球阀执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，气动球阀将按控制系统的要求自动处于开启或关闭的位置。气动球阀可广泛应用于石油，化工、环保、冶金、电力、化纤、教学设备、轻工、制药、造纸、高压设备等工业自动控制。
二、Q641-气动防爆球阀气动球阀产品特点：
1、气动球阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kgf/cm2左右压力的气源即可控制阀门，适用于易燃易爆场合。
2、引进欧洲技术开发生产的浮动球阀，是所有阀类中流阻zui小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
3、双向密封，密封性能好。阀座采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计。
4、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
三、Q641-气动防爆球阀气动球阀主要技术参数：
| 公称压力（MPa） | PN1.6、2.5、4.0、6.4MPa | |
| 阀体形式 | 两段式阀体（浮动球体） | 两段式阀体（固定球体） |
| 阀芯形式 | “O”型球形阀芯 | |
| 连接形式 | 法兰、焊接、螺纹 | |
| 密封填料 | 聚四氟乙烯（PTFE）、金属石墨缠绕垫片 | |
| 流量特性 | 近似快开特性 | |
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |
| 配置执行机构 | GT、SR、ST、AT、AW系列单双作用气动执行器 | |
| 可调范围 | DN15-65 | DN80-300 |
| 250:1 | 350:1 | |
| 泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |
| 适用温度 | 密封面 | |
| PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
四、Q641-气动防爆球阀气动球阀详细参数：
| 公称通径DN（mm） | 主要尺寸 | 法兰尺寸 | ||||||||||
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q641-气动防爆球阀产品，请您根据Q641-气动防爆球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
