奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q645F46/Q644F46-气动三通衬氟球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
产品简介：

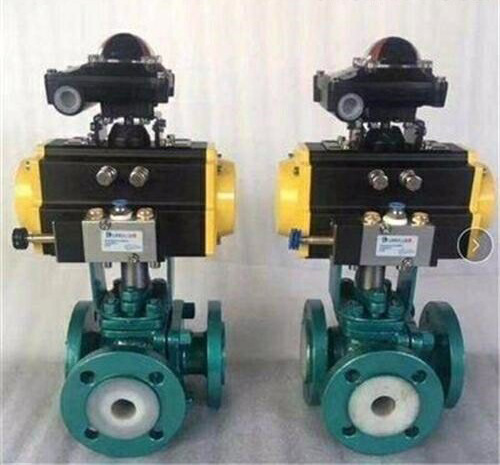

Q6(45/44)F46Q645F46/Q644F46-气动三通衬氟球阀的标准球芯有L型三通双口孔道和T型三口孔道。改变球芯与管道的相对角度就可对三条支管流体实现不同的组合控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道，L型孔道只能连通或切换互相垂直的两条管道。即T型孔道起分流、合流作用，L型孔道起分配作用。
Q6(45/44)F46Q645F46/Q644F46-气动三通衬氟球阀接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的四氟层（F46或PFA）。配用气动活塞式执行机构或电动执行机构可满足各种自控要求，主要用于液体、气体、蒸汽等介质的方向切换、配比调节与控制。
技术性能规范：
外形连接尺寸HG/T20592 PN10/PN16（单位：mm）
外形连接尺寸ASME B16.5 Class150 (单位：mm)
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q645F46/Q644F46-气动三通衬氟球阀产品，请您根据Q645F46/Q644F46-气动三通衬氟球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
产品简介：
Q6(45/44)F46Q645F46/Q644F46-气动三通衬氟球阀的标准球芯有L型三通双口孔道和T型三口孔道。改变球芯与管道的相对角度就可对三条支管流体实现不同的组合控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道，L型孔道只能连通或切换互相垂直的两条管道。即T型孔道起分流、合流作用，L型孔道起分配作用。
Q6(45/44)F46Q645F46/Q644F46-气动三通衬氟球阀接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的四氟层（F46或PFA）。配用气动活塞式执行机构或电动执行机构可满足各种自控要求，主要用于液体、气体、蒸汽等介质的方向切换、配比调节与控制。
技术性能规范：
| 设计标准 | HG/T 3704,GB/T 12237 | API 60 | ||
| 结构长度 | HG/T 3704,GB/T 12221 | ASMEB16.10 | ||
| 法兰形式尺寸 | HG/T 20592,GB/T 9119 | ASME B16.5,JIS B2220 | ||
| 检验与试验 | G8/T 13927,J8/T 9092 | API 598 | ||
| 公称、压力（MPa) | 1.0 | 1.6 | 150Lb | |
| 实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
| 高压密封 | 1.1 | 1.1 | 1.1 | |
| 低压密封 | 0.6 | 0.6 | 0.6 | |
| 适用温度（℃） | PFA: -30～200 FEP -30～150GXPO: -10～80 | |||
| 适用介质 | 盐酸、硝酸、氢氟酸、Cl2、硫酸、王水等强腐蚀性介质 |
外形连接尺寸HG/T20592 PN10/PN16（单位：mm）
| DN | L | D | D1 | D2 | Z-d | f | b |
| 25 | 165 | 120 | 85 | 65 | 4 14 | 2 | 14 |
| 32 | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
| 40 | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
| 50 | 200 | 165 | 125 | 100 | 4-18 | 3 | 16 |
| 65 | 240 | 185 | 145 | 120 | 4-18 | 3 | 18 |
| 80 | 250 | 200 | 160 | 135 | 8-18 | 3 | 20 |
| 100 | 280 | 220 | 180 | 155 | 8-18 | 3 | 20 |
| 125 | 360 | 250 | 210 | 185 | 8-18 | 3 | 22 |
| 150 | 370 | 285 | 240 | 210 | 8-23 | 3 | 24 |
外形连接尺寸ASME B16.5 Class150 (单位：mm)
| NPS | L | D | 01 | 02 | Z-d | f | b |
| 1 | 165 | 108 | 79.5 | 51 | 4-16 | 2 | 12 |
| 11/4 | 180 | 117 | 89.0 | 64 | 4-16 | 2 | 13 |
| 11/2 | 200 | 127 | 98.5 | 73 | 4-16 | 2 | 15 |
| 2 | 200 | 152 | 120.5 | 92 | 4-19 | 2 | 16 |
| 21/2 | 240 | 178 | 139.5 | 105 | 4-19 | 2 | 18 |
| 3 | 250 | 190 | 152.5 | 127 | 4-19 | 2 | 19 |
| 4 | 280 | 229 | 190.5 | 157 | 8-19 | 2 | 24 |
| 5 | 360 | 254 | 216.0 | 186 | 8-22 | 3 | 24 |
| 6 | 370 | 279 | 241.5 | 216 | 8-22 | 3 | 26 |
