奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q671F-气动对夹保温球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
B

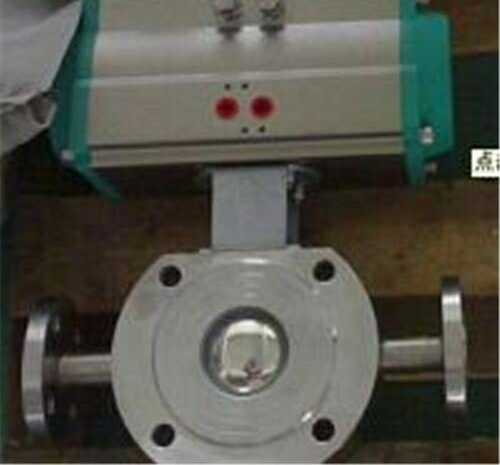

一、Q671F-气动对夹保温球阀产品简介：
与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，夹套保温可有效的保持管道内介质内的温度恒定，介质不凝固。阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
主要零件材质表（碳钢）
产品性能规范
阀座密封材料温度额定值
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件：电气dìng位器、气动dìng位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
主要外形及连接法兰尺寸BQ67（3、4）（F、N、P）-16（1.6Mpa）/25（2.5Mpa）
※注 :连接法兰尺寸可根据ANSI、JIS标准或用户要求设计制造。
※注 :L1数据×××,×××分别是气动执行器双作用式，单作用式（弹簧复位）。
※注 :*根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。
※注 :HVB0673 型法兰为螺纹孔 ,HVB0674 型法兰为通光孔。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q671F-气动对夹保温球阀产品，请您根据Q671F-气动对夹保温球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
B
一、Q671F-气动对夹保温球阀产品简介：
与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，夹套保温可有效的保持管道内介质内的温度恒定，介质不凝固。阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
主要零件材质表（碳钢）
| 序号 | 零件名称 | 材质 |
| 1 | 阀盖 | ZG1Cr18Ni9Ti |
| 2 | 垫片 | PTFE、PPL |
| 3 | 阀座 | PTFE、PPL |
| 4 | 球体 | 1Cr18Ni9Ti |
| 5 | 阀座 | PTFE、PPL |
| 6 | 阀体 | ZG1Cr18Ni9Ti |
| 7 | 螺栓 | 1Cr18Ni9Ti |
| 8 | 阀杆 | 1Cr18Ni9Ti |
| 9 | 垫片 | 1Cr18Ni9Ti |
| 10 | 填料 | PTFE |
| 11 | 衬套 | PTFE复合轴承 |
| 12 | 弹垫 | ZG1Cr18Ni9Ti |
| 13 | 垫片 | 1Cr18Ni9Ti |
| 14 | 螺母 | 1Cr18Ni9Ti |
| 15 | 连接支架 | 1Cr18Ni9Ti |
| 16 | 螺栓 | 1Cr18Ni9Ti |
| 17 | 连接套 | 1Cr18Ni9Ti |
| 18 | 气动装置 | Zt系列 |
| 19 | 位置指示器 | 塑料 |
产品性能规范
| 压力等级 | 公称压力PN(MPa) | 磅级(Class) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 试验压力 (MPa) | 壳体试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 气密封试验 | 0.6(MPa) | |||||||||
| 适用介质 | 阀体材质 | |||||||||
| C | P | R | ||||||||
| 水、蒸气、油品、液化气等 | 硝酸类腐蚀性介质等 | 醋酸类腐蚀性介质等 | ||||||||
| 特殊介质 | 含有硫化氢的天然气介质；用于钢铁及有色金属冶炼的煤粉、铝粉输送系统； 用于造纸行业的纸浆输送及其它含有颗粒、短纤维的介质等。 |
阀座密封材料温度额定值
| 代号 | 材料 | 适用温度(°c) |
| F | 增强聚四氟乙烯 | -40-180 |
| P | 对位聚苯 | -40-300 |
| N | 尼龙 | -20-80 |
| Y | 硬质合金 | -40-425 |
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件：电气dìng位器、气动dìng位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
主要外形及连接法兰尺寸BQ67（3、4）（F、N、P）-16（1.6Mpa）/25（2.5Mpa）
| 公称通径 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 * | |||||||||||
| d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | ||
| 15 | 14 | 35 | 140,178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 | GTD52/GTE65 |
| 20 | 19 | 38 | 140/178 | 62/75 | 160 | 175,181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 | GTD52/GTE65 |
| 25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 | GTD52/GTE80 |
| 32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 | GTD65/GTE80 |
| 40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 | GTD65/GTE90 |
| 50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 | GTD80/GTE100 |
| 65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 | GTD90/GTE100 |
| 80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 | GTD100/GTE125 |
| 100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 | GTD115/GTE160 |
| 125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 | GTD140/GTE190 |
| 150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 | GTD160/GTE210 |
| 200 |
※注 :连接法兰尺寸可根据ANSI、JIS标准或用户要求设计制造。
※注 :L1数据×××,×××分别是气动执行器双作用式，单作用式（弹簧复位）。
※注 :*根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。
※注 :HVB0673 型法兰为螺纹孔 ,HVB0674 型法兰为通光孔。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q671F-气动对夹保温球阀产品，请您根据Q671F-气动对夹保温球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
