奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多DS943H-法兰电动双向压蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

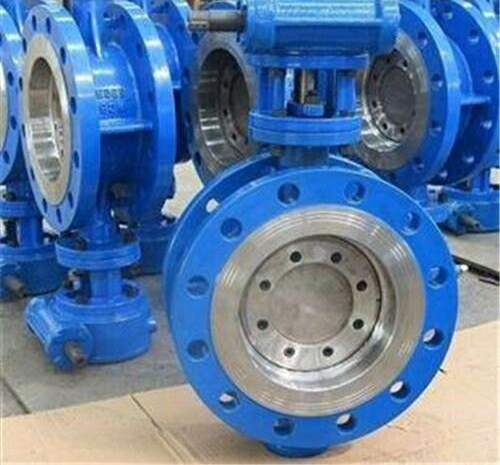

系列产品，属长寿命、节能型电动蝶阀。电动双向压蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工，工艺先进。电动双向压蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向压蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、DS943H-法兰电动双向压蝶阀特点
由于电动双向压蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、DS943H-法兰电动双向压蝶阀电动双向压蝶阀 技术参数
四、DS943H-法兰电动双向压蝶阀电动双向压蝶阀 零件材料
五、DS943H-法兰电动双向压蝶阀电动双向压蝶阀 性能规范
六、电动双向压蝶阀 外形及连接尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的DS943H-法兰电动双向压蝶阀产品，请您根据DS943H-法兰电动双向压蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
- 产品介绍
系列产品，属长寿命、节能型电动蝶阀。电动双向压蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工，工艺先进。电动双向压蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向压蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、DS943H-法兰电动双向压蝶阀特点
由于电动双向压蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、DS943H-法兰电动双向压蝶阀电动双向压蝶阀 技术参数
| 阀体形式 | 直通铸造阀 |
| 公称通径 | DN50～1600mm |
| 公称压力 | PN1.0、1.6、2.5 |
| 法兰标准 | JB、ANSI、GB、HG、JIS等 |
| 连接形式 | 法兰式、对夹式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 阀板形式 | 蝶形 |
| 流量特性 | 开关型(线性)、调节型(等百分比) |
| 执行器型号 | DZW、CHR、381R、HQ、Q型 |
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
四、DS943H-法兰电动双向压蝶阀电动双向压蝶阀 零件材料
| 零件名称 | 材料 |
| 阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 轴承 | 奥氏体不锈钢、304氮化 |
| 填料 | 柔性石墨 |
五、DS943H-法兰电动双向压蝶阀电动双向压蝶阀 性能规范
| 公称通径 | DN(mm) | 50～1000 | |||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 渗漏率 | ＜0.1×DNmm3/s (符合GB/T13927-92标准) | ||||
| 适用温度 | 碳钢:-29℃～425℃不锈钢-40℃～600℃ | ||||
| 适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | ||||
| 驱动形式 | 蜗杆蜗轮传动、气传动、电传动 |
六、电动双向压蝶阀 外形及连接尺寸
| 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
| H1 | 根据所配执行机构而定 | |||||||||||||||||
| A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
