奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多D971F-电动切断蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

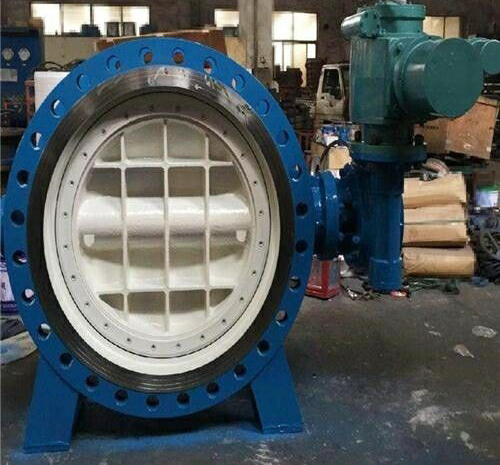

一、D971F-电动切断蝶阀产品概述
由CHR角行程电动执行机构和直通铸造蝶阀阀体组成，电动执行器具有功能强，体积小，轻便宜人，性能可靠，配套简单。电动开关蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能*的目的。
二、D971F-电动切断蝶阀技术参数
三、D971F-电动切断蝶阀零件材料
四、D971F-电动切断蝶阀性能指标
五、D971F-电动切断蝶阀外形连接尺寸
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的D971F-电动切断蝶阀产品，请您根据D971F-电动切断蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、D971F-电动切断蝶阀产品概述
由CHR角行程电动执行机构和直通铸造蝶阀阀体组成，电动执行器具有功能强，体积小，轻便宜人，性能可靠，配套简单。电动开关蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能*的目的。
二、D971F-电动切断蝶阀技术参数
| 阀体形式 | 直通铸造阀 |
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰（FF RF RTJ）、焊接（SW BW）、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
三、D971F-电动切断蝶阀零件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 2 | 下轴套 | 铜合金、304、316 | ||
| 3 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 4 | 密封圈 | NBR、PTFE、PPL、304、316 | ||
| 5 | 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 6 | 固定销 | 25、35、45 | ||
| 7、8 | 上、下阀轴 | 2Cr13、304、316、316L | ||
| 9 | 上轴套 | 铜合金、304、316 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | ||
| 11、12 | 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D971F-电动切断蝶阀性能指标
| 公称通径DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 额定流量系数KV | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 6900 | 8500 | 12200 |
| 允许压差（MPa） | ≤公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，为Kv值的10-4 |
五、D971F-电动切断蝶阀外形连接尺寸
| 公称通径DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
| H1 | 根据所配执行机构而定 | |||||||||||||
| A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
