奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多CYZ40H-差压油密封闸阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

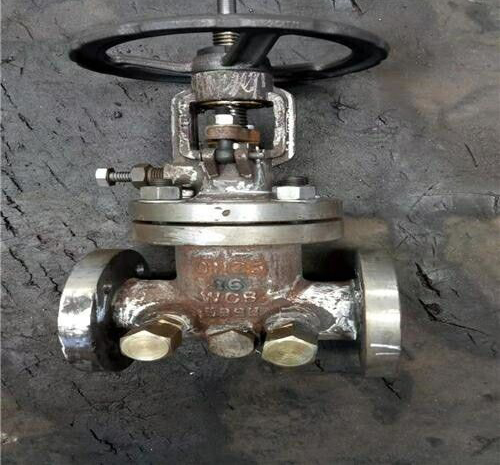

一、CYZ40H-差压油密封闸阀产品简介：
结构原理：差压油密封楔式闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。
二、CYZ40H-差压油密封闸阀主要特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠。操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构型式：弹性楔式单闸板、钢性楔式单闸板双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路人作接通或截断管路中介质的启闭装置。
6、差压闸阀适用于油品、天然气管道上的启闭装置。
三、CYZ40H-差压油密封闸阀产品主要设计标准：
1、通用阀门法兰和对焊连接钢制闸阀GB12234
2、法兰连接金属阀门的结构长度GB12221
3、整体铸钢管法兰JB/T79.1~97.4
4、天然气地面设施抗硫化物应力开裂金属材料要求SY/T0599
5、钢制阀门一般要求GB/T12224
6、通用阀门供货要求GB/T12252
7、阀门的检验与试验JB/T9092
8、通用阀门标志GB/T12220
四、CYZ40H-差压油密封闸阀产品主要性能参数：
五、CYZ40H-差压油密封闸阀产品主要部件材质：
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的CYZ40H-差压油密封闸阀产品，请您根据CYZ40H-差压油密封闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、CYZ40H-差压油密封闸阀产品简介：
结构原理：差压油密封楔式闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。
二、CYZ40H-差压油密封闸阀主要特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠。操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构型式：弹性楔式单闸板、钢性楔式单闸板双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路人作接通或截断管路中介质的启闭装置。
6、差压闸阀适用于油品、天然气管道上的启闭装置。
三、CYZ40H-差压油密封闸阀产品主要设计标准：
1、通用阀门法兰和对焊连接钢制闸阀GB12234
2、法兰连接金属阀门的结构长度GB12221
3、整体铸钢管法兰JB/T79.1~97.4
4、天然气地面设施抗硫化物应力开裂金属材料要求SY/T0599
5、钢制阀门一般要求GB/T12224
6、通用阀门供货要求GB/T12252
7、阀门的检验与试验JB/T9092
8、通用阀门标志GB/T12220
四、CYZ40H-差压油密封闸阀产品主要性能参数：
| 压力等级 | 常温下压力试验（MPa） | 适用温度（℃） | 适用介质 | ||||
| 壳体试验 | 密封试验 | 上密封试验 | 抗硫型 | 基本型 | |||
| 公称压力 PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | -29-121或按用户服务要求 | 含H2S和CO2＞500Mg/m3的介质 | 石油、天然气、水等 |
| 2.5 | 3.75 | 2.75 | 2.75 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | ||||
| 10.0 | 15.0 | 11.0 | 11.0 | ||||
| 16.0 | 24.0 | 17.6 | 17.6 | ||||
| 磅级Lb | 150 | 2.93 | 2.07 | 2.07 | |||
| 300 | 7.58 | 5.52 | 5.52 | ||||
| 400 | 10.0 | 7.31 | 7.31 | ||||
| 600 | 15.0 | 11.03 | 11.03 | ||||
| 900 | 22.4 | 16.54 | 16.54 |
五、CYZ40H-差压油密封闸阀产品主要部件材质：
| 阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
| 碳素钢 | 优质碳金钢+硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 |
| 铬镍钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙 | 可锻铸铁 |
| 铬镍钼钛钢 | 不锈钢、不锈钢+硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 烯石棉盘根 | 球墨铸铁 |
| 铬钼钢 | 合金钢+硬质合金 | 铬钼钢 | 铝青铜 | 柔性石墨 | 球墨铸铁 |
| 铬钼钒钢 | 合金钢+硬质合金 | 铬钼钒钢 | 铝青铜 | 柔性石墨 | 球墨铸铁 |
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的CYZ40H-差压油密封闸阀产品，请您根据CYZ40H-差压油密封闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
