奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多SCZ673H-气动穿透式插板阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

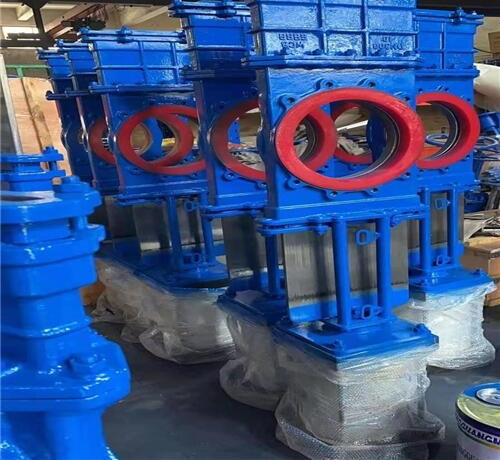

一、SCZ673H-气动穿透式插板阀产品简介
是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式插板阀具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。根据客户要求可配电磁阀、限位开关、过滤器等。
二、SCZ673H-气动穿透式插板阀产品主要特点
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定
三、SCZ673H-气动穿透式插板阀产品主要结构尺寸
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的SCZ673H-气动穿透式插板阀产品,请您根据SCZ673H-气动穿透式插板阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
一、SCZ673H-气动穿透式插板阀产品简介
是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式插板阀具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。根据客户要求可配电磁阀、限位开关、过滤器等。
二、SCZ673H-气动穿透式插板阀产品主要特点
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定
三、SCZ673H-气动穿透式插板阀产品主要结构尺寸
DN | L | H1 | H2 | H3 | D1 | D2 | D0 | N-M | P | B |
100 | 51 | 405 | 705 | 585 | 180 | 156 | 240 | 8-M16 | 490 | 170 |
125 | 57 | 450 | 780 | 665 | 210 | 184 | 260 | 8-M16 | 490 | 190 |
150 | 570 | 510 | 810 | 770 | 240 | 211 | 280 | 8-M20 | 490 | 240 |
200 | 70 | 615 | 930 | 920 | 295 | 266 | 300 | 12-M20 | 520 | 335 |
250 | 70 | 715 | 1080 | 1175 | 355 | 319 | 320 | 12-M24 | 520 | 335 |
300 | 76 | 822 | 1140 | 1255 | 410 | 370 | 340 | 12-M24 | 520 | 335 |
350 | 76 | 975 | 1290 | 1455 | 470 | 429 | 360 | 16-M24 | 520 | 350 |
400 | 89 | 1024 | 1344 | 1559 | 525 | 480 | 400 | 16-M27 | 605 | 390 |
450 | 89 | 1235 | 1560 | 1926 | 585 | 548 | 450 | 20-M27 | 605 | 430 |
500 | 114 | 1265 | 1610 | 2226 | 650 | 609 | 500 | 20-M30 | 605 | 430 |
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的SCZ673H-气动穿透式插板阀产品,请您根据SCZ673H-气动穿透式插板阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
