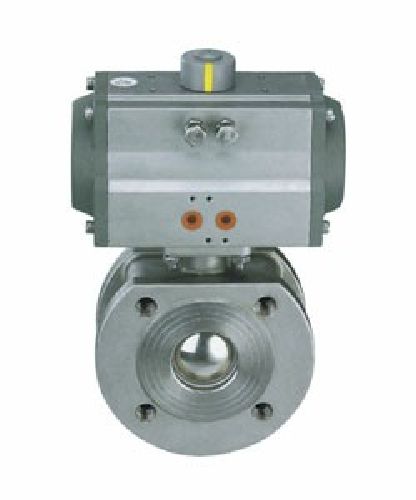

  • 不锈钢气动薄形对夹球阀
  • Q671F
  • Q671F-不锈钢气动薄形对夹球阀
  • 35
上一个：不锈钢气动V型球阀  下一个:不锈钢气动法兰球阀_气动球阀
奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q671F-不锈钢气动薄形对夹球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
Q671F-不锈钢气动薄形对夹球阀（型号）特点是结构长度比普通法兰球阀短，重量轻。单作用或双作用气动操作，0.4~0.7MPa气源，配电磁阀、行程开关，输入材质：不锈钢CF8、CF3、碳钢WCB。
尊敬的客户，您好！感谢您光临上海奇众阀业有限公司，需要详细产品技术资料，欢迎您联系我们。如果您在阀门使用方面遇到难题，欢迎您联系我们。
整体结构超短法兰距
超薄对夹式球阀采用整体式结构的阀体，使法兰距也大大缩短，整阀重量降低，给安装带来方便。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，泄漏为零。
气动执行器选用说明：
Q671F-不锈钢气动薄形对夹球阀融入自动控制系统，通过利用气源、电磁阀、行程开关，可以实现对球阀的自动化，远距离控制。
对夹式球阀配套的气动执行器属于双活塞齿轮齿条式执行器，主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。
球阀气动执行器分为双作用式和单作用式（弹簧复位）两种。当管线发生意外故障，要求阀门复位（全开或关闭）时，要选择单作用气动，靠弹簧的恢复张力使阀门复位；如果是要求故障时保位（即保持故障时的阀位），要选择双作用气动。
技术参数
产品名称：Q671F-不锈钢气动薄形对夹球阀；
产品型号：-16C、Q671PPL-25P；
公称压力：PN1.6-2.5MPa；
公称通径：DN15-DN200；
驱动方式：单作用气动、双作用气动；
气动附件：单控电磁阀、双控电磁阀、限位行程开关、空气过滤减压器；
适用温度：-29℃～180℃(密封圈聚四氟乙烯)；-29℃～300℃(密封圈对位聚苯)；
适用介质：水、油、气、蒸汽、液体（WOG）。
零部件材质：
阀体材质：WCB碳钢、CS铸钢、不锈钢SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球体材质：SS304、SS316、CF8、CF3M、1Cr18Ni9；
阀杆材质：2Cr13、SS304、SS316。
阀座密封圈：聚四氟乙烯PTFE、RTFE（增强PTFE）、对位聚苯PPL（耐磨、耐高温）。
常规零部件材质配套表
主要外形和连接尺寸
PN1.6MPa
通径DN d L D K D1 n-Md f H W
mm in
10 3/8″ 10 32 85 60 38 4-M12 2 165 104
15 1/2″ 14 35 90 65 46 4-M12 2 180 140
20 3/4″ 19 38 100 75 56 4-M12 2 185 140
25 1″ 24 42 110 85 65 4-M12 2 190 140
32 1 1/4″ 29 50 130 100 76 4-M16 3 205 164
40 1 1/2″ 38 60 145 110 84 4-M16 3 220 164
50 2″ 48 70 160 125 99 4-M16 3 255 190
65 2 1/2″ 64 95 180 145 118 4-M16 3 280 210
80 3″ 76 118 195 160 132 8-M16 3 330 247
100 4″ 95 140 215 180 156 8-M16 3 370 276
125 5″ 118 195 245 210 184 8-M16 3 460 348
150 6″ 150 260 280 240 211 8-M20 3 540 378
200 8″ 200 350 335 295 266 12-M20 3 670 432

PN2.5MPa
通径DN d L D K D1 n-Md f H W
mm in
10 3/8″ 10 32 85 60 38 4-M12 2 165 104
15 1/2″ 14 35 90 65 46 4-M12 2 180 140
20 3/4″ 19 38 100 75 56 4-M12 2 185 140
25 1″ 24 42 110 85 65 4-M12 2 190 140
32 1 1/4″ 29 50 130 100 76 4-M16 3 205 164
40 1 1/2″ 38 60 145 110 84 4-M16 3 220 164
50 2″ 48 70 160 125 99 4-M16 3 255 190
65 2 1/2″ 64 95 180 145 118 8-M16 3 280 210
80 3″ 76 118 195 160 132 8-M16 3 330 247
100 4″ 95 140 215 180 156 8-M20 3 370 276
125 5″ 118 195 245 210 184 8-M24 3 460 348
150 6″ 150 260 280 240 211 8-M24 3 540 378
200 8″ 200 350 335 295 274 8-M24 3 670 432
注：如需其他未列出尺寸、正规尺寸图，请与我们联系，谢谢！订货产品尺寸以我公司出具的正规图纸为准。

上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q671F-不锈钢气动薄形对夹球阀产品，请您根据Q671F-不锈钢气动薄形对夹球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
