奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多VQ647F-不锈钢气动调节球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

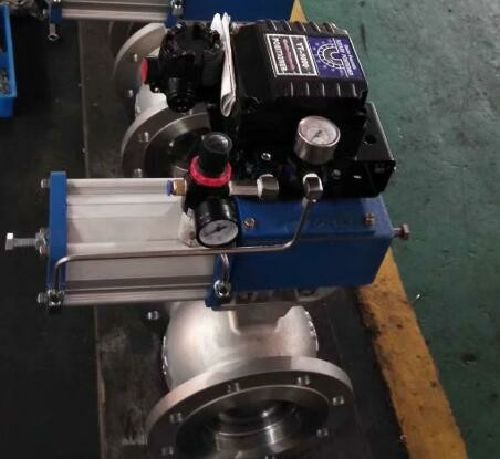

VQ647F-不锈钢气动调节球阀（法兰式）是专为流量调节和防结垢设计的球阀，特点是防卡死、自清洁。型号：VQ647H、，材质：铸钢、SS304，法兰连接，DN25-DN500，固定球结构，整体式阀体。
执行标准：
1、设计、制造：GB12237-89；
2、结构长度：GB12221-89；
3、连接法兰：JB79-94；
4、检验和试验：GB13927-89。
可调式金属阀座
气动V型调节球阀阀座是可调式金属阀座，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
等百分比流量特性
V型调节球阀阀芯有特殊设计的V型切口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比以及高达300：1的可调比。可以在广幅的变化范围内提供精确的控制。
自清洁防卡死
气动V型调节球阀在关闭时，阀芯紧贴阀座，做无间隙旋转，球体上的V型切口与阀座形成楔形剪切作用，切断纤维等杂质，并刮除球体与阀座上的积垢物，自清洁，可防止球体和阀座之间产生卡死现象。
气动如何选择
V型球阀气动执行器分为双作用式和单作用式（弹簧复位）两种。当管线发生意外故障，要求阀门复位（全开或关闭）时，要选择单作用气动，靠弹簧的恢复张力使阀门复位；如果是要求故障时保位（即保持故障时的阀位），要选择双作用气动。
技术参数
产品型号：-16C、VQ647PPL-25P、VQ647H、QV647Y；
公称压力：PN1.6-6.4MPa；
公称通径：DN25-DN500；
连接方式：法兰
阀门功能：切断、调节；
泄漏等级：V级（硬密封）、Ⅵ级（软密封）
驱动方式：单作用气动、双作用气动；
气动附件：定位器、单控电磁阀、双控电磁阀、限位行程开关、空气过滤减压器；
适用温度：-40℃～550℃；
适用介质：水、气、油、含纤维料浆、污水、粘性颗粒、悬浮液、纸浆。
零部件材质：
阀体材质：WCB碳钢、CS铸钢、不锈钢SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球体材质：SS304、SS316、CF8、CF3M、1Cr18Ni9；
阀杆材质：2Cr13、SS304、SS316；
阀座密封圈：PTFE、RTFE（增强PTFE）、对位聚苯PPL、合金钢、不锈钢、司太立。
结构图
主要外形和连接尺寸
注：如需其他未列出尺寸、正规尺寸图，请与我们联系，谢谢！订货产品尺寸以我公司出具的正规图纸为准。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的VQ647F-不锈钢气动调节球阀产品，请您根据VQ647F-不锈钢气动调节球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
VQ647F-不锈钢气动调节球阀（法兰式）是专为流量调节和防结垢设计的球阀，特点是防卡死、自清洁。型号：VQ647H、，材质：铸钢、SS304，法兰连接，DN25-DN500，固定球结构，整体式阀体。
执行标准：
1、设计、制造：GB12237-89；
2、结构长度：GB12221-89；
3、连接法兰：JB79-94；
4、检验和试验：GB13927-89。
可调式金属阀座
气动V型调节球阀阀座是可调式金属阀座，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
等百分比流量特性
V型调节球阀阀芯有特殊设计的V型切口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比以及高达300：1的可调比。可以在广幅的变化范围内提供精确的控制。
自清洁防卡死
气动V型调节球阀在关闭时，阀芯紧贴阀座，做无间隙旋转，球体上的V型切口与阀座形成楔形剪切作用，切断纤维等杂质，并刮除球体与阀座上的积垢物，自清洁，可防止球体和阀座之间产生卡死现象。
气动如何选择
V型球阀气动执行器分为双作用式和单作用式（弹簧复位）两种。当管线发生意外故障，要求阀门复位（全开或关闭）时，要选择单作用气动，靠弹簧的恢复张力使阀门复位；如果是要求故障时保位（即保持故障时的阀位），要选择双作用气动。
技术参数
产品型号：-16C、VQ647PPL-25P、VQ647H、QV647Y；
公称压力：PN1.6-6.4MPa；
公称通径：DN25-DN500；
连接方式：法兰
阀门功能：切断、调节；
泄漏等级：V级（硬密封）、Ⅵ级（软密封）
驱动方式：单作用气动、双作用气动；
气动附件：定位器、单控电磁阀、双控电磁阀、限位行程开关、空气过滤减压器；
适用温度：-40℃～550℃；
适用介质：水、气、油、含纤维料浆、污水、粘性颗粒、悬浮液、纸浆。
零部件材质：
阀体材质：WCB碳钢、CS铸钢、不锈钢SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球体材质：SS304、SS316、CF8、CF3M、1Cr18Ni9；
阀杆材质：2Cr13、SS304、SS316；
阀座密封圈：PTFE、RTFE（增强PTFE）、对位聚苯PPL、合金钢、不锈钢、司太立。
结构图
主要外形和连接尺寸
| 通径DN | L | L1 | D | D1 | H1 | H | W | |
| mm | in | |||||||
| 25 | 1″ | 50 | 25 | 64 | 38 | 57 | 330 | 140 |
| 40 | 1 1/2″ | 60 | 25 | 82 | 49 | 63 | 375 | 164 |
| 50 | 2″ | 75 | 32 | 100 | 60 | 92 | 398 | 190 |
| 65 | 2 1/2″ | 85 | 38 | 120 | 75 | 100 | 408 | 210 |
| 80 | 3″ | 100 | 45 | 131 | 89 | 108 | 450 | 247 |
| 100 | 4″ | 115 | 50 | 158 | 113 | 117 | 465 | 276 |
| 125 | 5″ | 135 | 55 | 180 | 140 | 140 | 525 | 348 |
| 150 | 6″ | 160 | 65 | 216 | 164 | 177 | 578 | 378 |
| 200 | 8″ | 200 | 80 | 268 | 205 | 200 | 650 | 432 |
注：如需其他未列出尺寸、正规尺寸图，请与我们联系，谢谢！订货产品尺寸以我公司出具的正规图纸为准。
