产品中心
奇众一直坚信百年大计,质量保证,我们恪守质量稳定,成就精品阀门,我们以良好的品质,创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q41PFA,Q641F46-衬氟不锈钢法兰球阀相关产品信息,欢迎访问上海奇众阀门产品分类→为中国造好阀,展现世界大国实力,奇众为你创造更多价值!

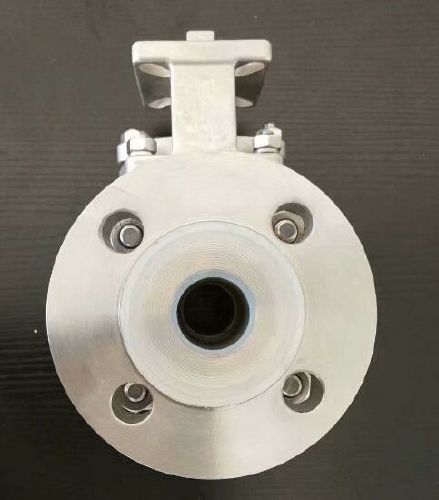

Q41PFA,Q641F46-衬氟不锈钢法兰球阀,SS304,SS316,SS316L不锈钢的阀体和球体,阀内衬耐腐蚀材料(PFA,F46),型号Q41PFA,VQ641F46、Q44PFA、Q645PFA,通径DN15-DN400,压力PN10-PN16,磅级150LB。
Q41PFA,Q641F46-衬氟不锈钢法兰球阀,按照球体的不同,分为:O型衬氟球阀(全开或全关),V型衬氟球阀(可调节流量),三通衬氟球阀(T型和L型,换向、分流、合流)。
衬氟球阀结构特点:
1、流体阻力小,阀全开后,流道平整通畅,流体阻力比其它阀都小。
2、开关迅速、方便,只需将球体旋转90°,便完成开启或关闭动作。
3、采用模压工艺,将衬里材料衬于阀体内壁,球芯整体全衬,能耐强酸、强碱的腐蚀。
4、球体与阀杆融为一体,去掉了转动角差,不会因压力变化导致阀杆冲出,保证了使用的可靠性。
5、可配置气动、电动等多种驱动装置,实现远距离控制和自动化操作。
电动技术条件
1、电源:电机为三相交流AC380V,50Hz。控制为二相交流AC220V,50Hz,可选电源:AC220~660V,50.60Hz。 2、防爆等级:T1-T4组的爆炸性气体混合物。
3、防护等级;IP65/67(特殊订货IP68)。
4、电机为工作制;额定运行时间10分钟。F级绝缘。
5、防腐涂装:高温烤漆。
6、控制模式:开关量,模拟量,总线制,总线+常规。
气动执行器介绍
气动执行器有单作用(弹簧复位)和双作用两种,执行器的开关动作都是通过气源驱动完成的,是双作用气动。只有打开动作是由气源驱动完成,关闭动作靠弹簧复位的,是单作用气动。
气缸按扭力大小,分齿轮齿条气动(输出力矩小,且恒定),拨叉式气动(输出力矩大,随角度变化)。
气缸材料:铝合金、铸钢、铸铁、不锈钢。
气动安装标准:
1、快捷的安装,缸体底部安装面(阀门连接)符合ISO5211及DIN3337标准,设计有多个转接盘连接螺纹孔。如遇气缸底部ISO孔与阀门(如美标或其它标准)法兰孔无法匹配时,使用本公司的转接盘可以恰当的完成连接。更有多种规格的转接套适配多种阀杆尺寸用于安装。
2、顶部安装面符合VDI/VDE3845标准,方便安装定位器及限位开关盒等附件。
3、不锈钢304可调节定位螺栓实现输出轴+/-5度旋转精度调节。
4、侧面进气接口连接符合VDI/VDE3845 NAMUR标准,可方便地安装电磁阀。
阀门参数
产品型号:Q41PFA,VQ641F46、Q44PFA、Q645PFA;
公称压力:PN0.6MPa-PN1.6MPa;磅级150LB;
公称通径:DN15-DN200(二片式结构),DN250-DN400(三片式结构);
连接方式:法兰(美标、国标、日标、德标)。
零件材质
阀体材质:CF8、CF8M、CF3M不锈钢;
球体材质:304、316、316L不锈钢;
阀杆材质:304、316;
衬里材料:PFA,F46。
![](/cmadmin/SinaEditor/editor/../../../up_pic/2022090439610285.jpg)
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41PFA,Q641F46-衬氟不锈钢法兰球阀产品,请您根据Q41PFA,Q641F46-衬氟不锈钢法兰球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q41PFA,Q641F46-衬氟不锈钢法兰球阀,SS304,SS316,SS316L不锈钢的阀体和球体,阀内衬耐腐蚀材料(PFA,F46),型号Q41PFA,VQ641F46、Q44PFA、Q645PFA,通径DN15-DN400,压力PN10-PN16,磅级150LB。
Q41PFA,Q641F46-衬氟不锈钢法兰球阀,按照球体的不同,分为:O型衬氟球阀(全开或全关),V型衬氟球阀(可调节流量),三通衬氟球阀(T型和L型,换向、分流、合流)。
衬氟球阀结构特点:
1、流体阻力小,阀全开后,流道平整通畅,流体阻力比其它阀都小。
2、开关迅速、方便,只需将球体旋转90°,便完成开启或关闭动作。
3、采用模压工艺,将衬里材料衬于阀体内壁,球芯整体全衬,能耐强酸、强碱的腐蚀。
4、球体与阀杆融为一体,去掉了转动角差,不会因压力变化导致阀杆冲出,保证了使用的可靠性。
5、可配置气动、电动等多种驱动装置,实现远距离控制和自动化操作。
电动技术条件
1、电源:电机为三相交流AC380V,50Hz。控制为二相交流AC220V,50Hz,可选电源:AC220~660V,50.60Hz。 2、防爆等级:T1-T4组的爆炸性气体混合物。
3、防护等级;IP65/67(特殊订货IP68)。
4、电机为工作制;额定运行时间10分钟。F级绝缘。
5、防腐涂装:高温烤漆。
6、控制模式:开关量,模拟量,总线制,总线+常规。
气动执行器介绍
气动执行器有单作用(弹簧复位)和双作用两种,执行器的开关动作都是通过气源驱动完成的,是双作用气动。只有打开动作是由气源驱动完成,关闭动作靠弹簧复位的,是单作用气动。
气缸按扭力大小,分齿轮齿条气动(输出力矩小,且恒定),拨叉式气动(输出力矩大,随角度变化)。
气缸材料:铝合金、铸钢、铸铁、不锈钢。
气动安装标准:
1、快捷的安装,缸体底部安装面(阀门连接)符合ISO5211及DIN3337标准,设计有多个转接盘连接螺纹孔。如遇气缸底部ISO孔与阀门(如美标或其它标准)法兰孔无法匹配时,使用本公司的转接盘可以恰当的完成连接。更有多种规格的转接套适配多种阀杆尺寸用于安装。
2、顶部安装面符合VDI/VDE3845标准,方便安装定位器及限位开关盒等附件。
3、不锈钢304可调节定位螺栓实现输出轴+/-5度旋转精度调节。
4、侧面进气接口连接符合VDI/VDE3845 NAMUR标准,可方便地安装电磁阀。
阀门参数
产品型号:Q41PFA,VQ641F46、Q44PFA、Q645PFA;
公称压力:PN0.6MPa-PN1.6MPa;磅级150LB;
公称通径:DN15-DN200(二片式结构),DN250-DN400(三片式结构);
连接方式:法兰(美标、国标、日标、德标)。
零件材质
阀体材质:CF8、CF8M、CF3M不锈钢;
球体材质:304、316、316L不锈钢;
阀杆材质:304、316;
衬里材料:PFA,F46。
![](/cmadmin/SinaEditor/editor/../../../up_pic/2022090439610285.jpg)
上海奇众阀门订货须知:我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q41PFA,Q641F46-衬氟不锈钢法兰球阀产品,请您根据Q41PFA,Q641F46-衬氟不锈钢法兰球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
