Q9B41PN16~25-防爆电动球阀产品说明书资料介绍
Q9B41PN16~25-防爆电动球阀区别于不防爆的是在于电动执行器，壳体厚、密封圈耐高温、老化安全等级高，可以有效隔离易燃易爆气体场合防止电火花引起爆炸事故，用户在选用时请提供防爆等级供厂家选型。阀门密封圈了特殊的加工工艺和新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度，实现对压力、流量、温度、液位等参数的调节。
型号编制说明

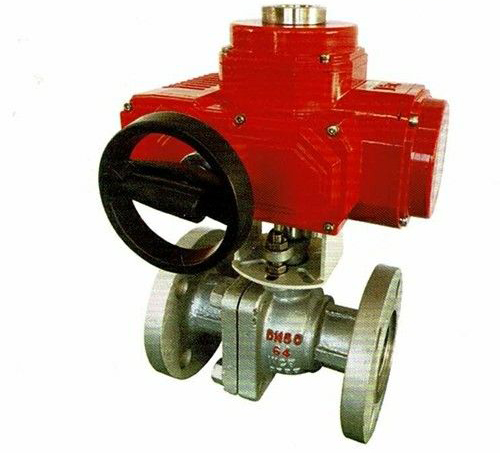

Q9B41PN16~25-防爆电动球阀图片
产品特点
1、开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
2、双向密封密封性能好,阀座聚四氟乙烯材料。
3、由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。
4、阀杆防吹出和防静电结构设计。
5、上法兰ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
设计标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
零部件材质
性能参数
电动装置技术参数
外形结构尺寸
订货注意事项
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
安装注意事项:
1.安装施工 小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。 6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q9B41PN16~25-防爆电动球阀产品，请您根据Q9B41PN16~25-防爆电动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q9B41PN16~25-防爆电动球阀产品说明书资料介绍
Q9B41PN16~25-防爆电动球阀区别于不防爆的是在于电动执行器，壳体厚、密封圈耐高温、老化安全等级高，可以有效隔离易燃易爆气体场合防止电火花引起爆炸事故，用户在选用时请提供防爆等级供厂家选型。阀门密封圈了特殊的加工工艺和新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。适用于易燃易爆场合。也可输入4-20mADC信号及电源控制阀门的开度，实现对压力、流量、温度、液位等参数的调节。
型号编制说明
| Q | 9 | B | 4 | 1 | F | -16~25 | C |
| 阀门代号 | 执行机构 | 执行器功能 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| Q：球阀 | 3：涡轮 | 无：普通 | 1：螺纹 | 1：直通浮动 | F：四氟 | 10:1.0MPa | C：碳钢 |
| VQ：V型球阀 | 6：气动 | B：防爆 | 4：法兰 | 4：L型三通 | F46：全衬 | 16:1.6MPa | P：304 |
| 9：电动 | 7：对夹 | 5：T型三通 | H：合金 | 25:2.5MPa | R：316 | ||
| 无：手柄 | 7：固定式 | Y：硬质合金 | 40:4.0MPa | RL：316L |
产品特点
1、开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
2、双向密封密封性能好,阀座聚四氟乙烯材料。
3、由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。
4、阀杆防吹出和防静电结构设计。
5、上法兰ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。
设计标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
零部件材质
| 阀体 | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
| 球体 阀杆 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
| 阀 座 | 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | ||||||
| 垫片 | 聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片 | ||||||
| 阀杆座 | 聚四氟乙烯PTFE 不锈钢/柔性石墨 | ||||||
| 填料 | 聚四氟乙烯PTFE 增强柔性石墨 | ||||||
| 填料压盖 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
| 温度 | -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) | ||||||
| 介质 | 水 蒸汽 油品 | 硝酸类 | 强氧化介质 | 醋酸类 | 尿素类 |
| 公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 |
| 额定流量系数Kv | 20 | 38 | 72 | 110 | 170 | 270 | 510 | 940 |
| 公称压力 MPa | 1.0；1.6；6.4 | |||||||
| 额定转角 ° | 0～90 | |||||||
| 流量特性 | 快开 | |||||||
| 介质温度 ℃ | -20～120 | |||||||
| 阀体材质 | HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | |||||||
| 球体材质 | 1Cr18Ni9；0Cr18Ni12Mo2Ti | |||||||
| 配执行机构型号 | PN10、16 | 361NKR-05 | ||||||
| 341NKR-05 | ||||||||
| PN64 | 361NK(X)R-10 | |||||||
| 341NK(B)R-10 |
| 型号 | 大输出扭距 | 动作 时间 60/50HZ | 大 轴径 | 电机 F级 | 额定电流（A）50HZ | 手轮 转数 | 重量 | |||
| 单相 | 三相 | |||||||||
| N·m | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
| 008 | 80 | 13/16 | φ20 | 15 | 1.2 | 0.45 | N/A | N/A | 10 | 7.4 |
| 015 | 150 | 21/25 | φ22 | 40 | 1.65 | 0.88 | 0.31 | 0.3 | 11 | 13 |
| 020 | 200 | 21/25 | φ22 | 40 | 1.67 | 0.89 | 0.31 | 0.3 | 11 | 13 |
| 030 | 300 | 26/31 | φ35 | 40 | 1.85 | 0.92 | 0.35 | 0.34 | 13.5 | 23 |
| 050 | 500 | 26/31 | φ35 | 90 | 3.6 | 1.55 | 0.59 | 0.58 | 13.5 | 24 |
| 060 | 600 | 26/31 | φ35 | 90 | 3.65 | 1.6 | 0.6 | 0.59 | 13.5 | 24 |
| 080 | 800 | 31/37 | φ45 | 180 | 4.1 | 2.15 | 0.85 | 0.79 | 16.5 | 29 |
| 120 | 1200 | 31/37 | φ45 | 180 | 4.2 | 2.35 | 0.87 | 0.81 | 16.5 | 29 |
| 200 | 2000 | 93/112 | φ65 | 180 | 4.1 | 2.15 | 0.85 | 0.79 | 49.5 | 78 |
| 300 | 3000 | 93/112 | φ65 | 180 | 4.2 | 2.35 | 0.87 | 0.81 | 49.5 | 78 |
| Q9B41PN16~25-防爆电动球阀型号 | 通径 | L | H | 1.6MPa | 2.5MPa | 电动执行器选配 | ||||
| DN | D | D1 | n-d | D | D1 | n-d | AC220V/AC380V | |||
| Q9B41F | 15 | 130 | 106 | 95 | 65 | 4/14 | 95 | 65 | 4/14 | 05 |
| 20 | 140 | 113 | 105 | 75 | 4/14 | 105 | 75 | 4/14 | 05 | |
| 25 | 150 | 116 | 115 | 85 | 4/14 | 115 | 85 | 4/14 | 05 | |
| 32 | 165 | 144 | 135 | 100 | 4/18 | 135 | 100 | 4/18 | 05 | |
| 40 | 180 | 158 | 145 | 110 | 4/18 | 145 | 110 | 4/18 | 08 | |
| 50 | 200 | 164 | 160 | 125 | 4/18 | 165 | 125 | 4/18 | 10 | |
| 65 | 220 | 188 | 180 | 145 | 4/18 | 185 | 145 | 8/18 | 15 | |
| 80 | 250 | 214 | 195 | 160 | 8/18 | 200 | 160 | 8/18 | 20 | |
| 100 | 280 | 235 | 215 | 180 | 8/18 | 235 | 190 | 8/23 | 30 | |
| 125 | 320 | 270 | 245 | 210 | 8/18 | 270 | 220 | 8/25 | 60 | |
| 150 | 360 | 292 | 280 | 240 | 8/23 | 300 | 250 | 8/25 | 120 | |
| 200 | 400 | 390 | 340 | 295 | 12/23 | 360 | 310 | 12/25 | 200 | |
| 250 | 450 | 410 | 405 | 355 | 12/25 | 425 | 370 | 12/30 | 300 |
