奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多Q691F160P-卡套气动球阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

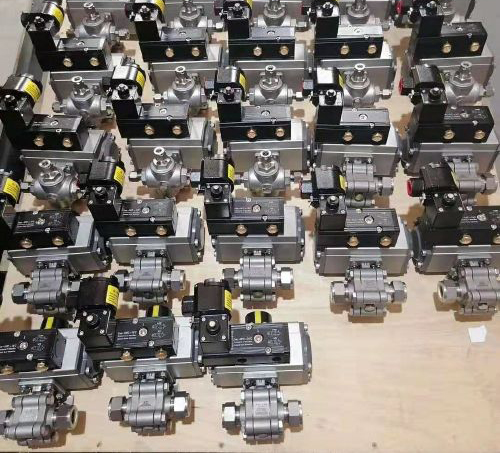

Q691F160P-卡套气动球阀产品说明书资料介绍
Q691F160P-卡套气动球阀公制管接头尺寸：2~12mm，公称压力PN16.0MPa，304材质，尼龙阀座密封，适用于水处理设备、化工设备、石化设备、石油设备、造纸设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点。
具有结构简单、使用方便和不用焊接等。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其使用。主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管选择消除应力退火的20#精拔管，这样卡套内刃嵌入钢管外表面，起到可靠密封作用。
性能参数表
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的Q691F160P-卡套气动球阀产品，请您根据Q691F160P-卡套气动球阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
Q691F160P-卡套气动球阀产品说明书资料介绍
Q691F160P-卡套气动球阀公制管接头尺寸：2~12mm，公称压力PN16.0MPa，304材质，尼龙阀座密封，适用于水处理设备、化工设备、石化设备、石油设备、造纸设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。具有结构简单、体积小、重量轻、密封可靠、操作方便、启闭灵活、适用性广等优点。
具有结构简单、使用方便和不用焊接等。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其使用。主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管选择消除应力退火的20#精拔管，这样卡套内刃嵌入钢管外表面，起到可靠密封作用。
性能参数表
| 产品名称： | Q691F160P-卡套气动球阀 | 产品型号： | |
| 驱动方式： | 气动 | 连接形式： | 卡套 |
| 设计制造标准： | GB/T12237-2007 | 检验标准： | GB13927 |
| 控制电压： | DC24V AC220/380V | 防护等级： | IP67 |
| 防爆等级： | 无 | 控制方式： | 无源触点 |
| 结构形式： | 浮球式 | 密封结构： | 软密封 |
| 压力范围： | 16.0MPa | 公称通径： | DN2-12 |
| 适用介质： | ?气体类 | 耐受温度： | ≤150℃ |
| 常用材质： | 不锈钢 | 铭牌： | Sh奇众品牌 |
