奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多TD671X16-气动蝶阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！

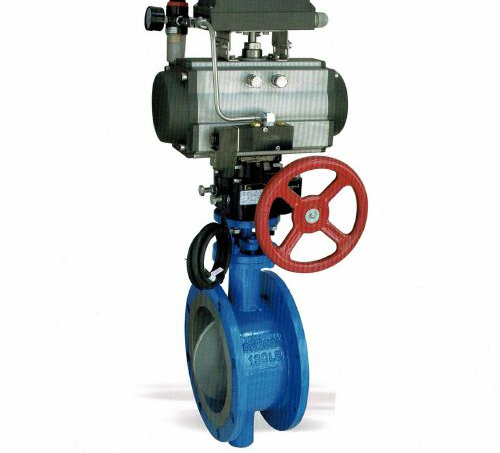

TD671X16-气动蝶阀产品说明书资料介绍：
TD671X16-气动蝶阀对公称通经DN40-DN1200 ，适用于温度≤120℃，适用介质：水、气体、油品等适应一些具有弱酸性的腐蚀环境广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
阀体材质:GG25
阀板材质:CF8
阀座材质:橡胶
连接方式:对夹式
法兰标准:GB、ANSI、JIS、DIN
压力等级:PN16
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
型号编制
T--表示"调节型"
D--表示"蝶阀"
6--表示气动
7--表示对夹式连接
1--表示中线垂直板结构
X--表示阀座密封材质是橡胶
16--公称压力为1.6MPa
结构特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
执行标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
性能参数
附件选择:
(1)TD671X16-气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TD671X16-气动蝶阀产品，请您根据TD671X16-气动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
TD671X16-气动蝶阀产品说明书资料介绍：
TD671X16-气动蝶阀对公称通经DN40-DN1200 ，适用于温度≤120℃，适用介质：水、气体、油品等适应一些具有弱酸性的腐蚀环境广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
阀体材质:GG25
阀板材质:CF8
阀座材质:橡胶
连接方式:对夹式
法兰标准:GB、ANSI、JIS、DIN
压力等级:PN16
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
型号编制
T--表示"调节型"
D--表示"蝶阀"
6--表示气动
7--表示对夹式连接
1--表示中线垂直板结构
X--表示阀座密封材质是橡胶
16--公称压力为1.6MPa
结构特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
执行标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
性能参数
| 序号 NO | 零件名称 Name | 灰铸铁 | 铸钢 | 不锈刚 | 低碳不锈钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板轴/销 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里层/阀座 | EPDM | |||||
| 4 | 蝶板/填料压盖 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | 支架 | WCB(碳钢) | CF8(不锈钢) | ||||
| 6 | 填料 | PTFE (F4) | PTFE (F4) | PTFE (F4) | |||
| 7 | 蝶栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 8 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
(1)TD671X16-气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是可靠性。
上海奇众阀门订货须知：我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供详细的阀门知识、良好的服务、满意的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的TD671X16-气动蝶阀产品，请您根据TD671X16-气动蝶阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们立志成为世界大国的阀门制造商工匠。
