液动排渣阀
PZ773HF10~16
PZ773HF10~16-液动排渣阀
26

上一个：液动法兰闸阀下一个:电动空气控制阀

奇众一直坚信百年大计，质量保证，我们恪守质量稳定，成就精品阀门，我们以良好的品质，创造满意的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多PZ773HF10~16-液动排渣阀相关产品信息，欢迎访问上海奇众阀门产品分类→为中国造好阀，展现世界大国实力，奇众为你创造更多价值！
PZ773HF10~16-液动排渣阀:应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，是一种应用性强的更新替代阀门产品。适用压力 PN10~16，适用温度：-29℃~425℃，适用介质：纸浆、污水、煤浆、灰、渣水混合物。

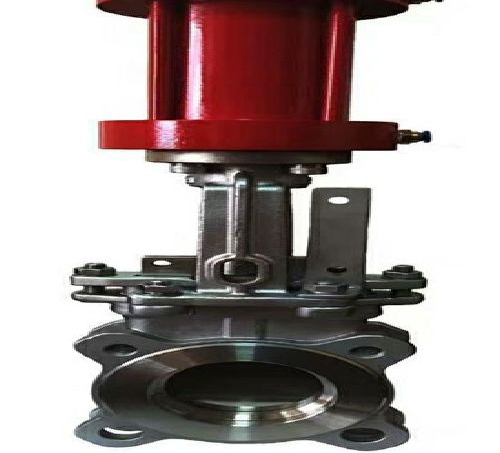

凸耳梅花形对夹式连接的刀闸阀，液动执行器控制开关，（液动执行器比其他气动或者电动操作速度快稳定性能高）明杆平行式刚性单闸板，C阀体材料为碳钢，一般用于无腐蚀性介质中使用，P阀体材质为不锈钢可用于一般酸性腐蚀介质中使用或者洁净管道使用，PZ773H阀座密封面为堆焊Cr13不锈钢，PZ773W阀座密封面为本体，单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质。
PZ773HF10~16-液动排渣阀型号编制：

PZ	7		7	7	HY	-16	C
阀门代号	执行机构	作用方式	连接形式	结构形式	密封材质	公称压力	阀体材质
：刀型闸阀	3：涡轮	B：常闭		3：单闸板平板	H：Cr13系列不锈钢	10:1.0MPa	无：铸铁
	7：液动	K：常开	4：梅花形		Y：STL合金	16:1.6MPa	C:WCB
	9：电动	S:带手动	7：圆形			25:2.5MPa	P：304
	无：手柄					40:4.0MPa	R：316

PZ773HF10~16-液动排渣阀工作原理:
PZ773HF10~16-液动排渣阀又名液动刀型排渣阀，由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。
PZ773HF10~16-液动排渣阀执行标准:
设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92
PZ773HF10~16-液动排渣阀性能参数:
型号：PZ743H-10C、PZ743X-10C、PZ743F-10C
公称压力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB
公称通径：DN50-DN2000
阀体材质：铸钢、304不锈钢、316不锈钢、316L不锈钢、2520
内件材质：2Cr13、304不锈钢、316不锈钢、316L不锈钢、2520
阀座材质：本体金属密封、橡胶、四氟、硬质合金
驱动方式：手轮、链轮、液动、伞齿轮、电动、气动、电液动
连接方式：法兰、对夹
PZ773HF10~16-液动排渣阀用途:
采矿、钢铁工业——用于煤炭、滤渣浆
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水
造纸工业——用于任何浓度纸浆、料水混合物
电站除灰--用于灰渣浆液等管道系统
PZ773HF10~16-液动排渣阀特点:
1、机、电、液、仪，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，适用于较高压力场合。
3、节能，液压传动效率高达80%
4、阀门整体结构紧凑，体积小，无需液压泵站。 5、可控制任意阀位并可锁定。
PZ773HF10~16-液动排渣阀零部件材质

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

PZ773HF10~16-液动排渣阀外形尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0
1	50	43	160	125	100	330	4-M16	180
65	46	180	145	120	360	4-M16	180
80	46	195	160	135	390	4-M16	220
100	52	215	180	155	440	8-M16	220
125	56	245	210	185	510	8-M16	230
150	56	280	240	210	600	8-M20	280
200	60	335	295	265	700	8-M20	360
250	68	390	350	320	840	12-M20	360
300	78	440	400	368	960	12-M20	400
350	78	500	460	428	1110	16-M20	400
400	102	565	515	482	1250	16-M22	400
450	114	615	565	532	1380	20-M22	530
500	127	670	620	585	1530	20-M22	530
600	154	780	725	685	1800	20-M27	600
700	165	895	840	800	2150	24-M27	600
800	190	1010	950	898	2420	24-M30	680
900	203	1110	1050	1005	2680	28-M30	680
1000	216	1220	1160	1115	3100	28-M30	700
1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
65	46	185	145	120	360	4-M16	180
80	46	200	160	135	390	8-M16	220
100	52	220	180	155	440	8-M16	220
125	56	250	210	185	510	8-M16	230
150	56	285	240	210	600	8-M20	280
200	60	340	295	265	700	12-M20	360
250	68	405	355	310	840	12-M22	360
300	78	460	410	375	960	12-M22	400
350	78	520	470	435	1110	16-M22	400
400	102	580	525	485	1250	16-M27	400
450	114	640	585	545	1380	20-M27	530
500	127	715	650	609	1530	20-M30	530
600	154	840	770	720	1800	20-M36	600
700	165	910	840	788	2150	24-M36	600
800	190	1025	950	898	2420	24-M36	680
900	203	1125	1050	998	2680	28-M36	680
1000	216	1255	1170	1110	3100	28-M42	700

安装注意事项:
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.液动排渣刀闸阀各连接部位螺栓，要求均匀拧紧；
3.液动排渣刀闸阀检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，预留阀门驱动的必要空间；
6.液动排渣刀闸阀驱动装置的接线须按线路图进行；
7.液动排渣刀闸阀定期保养，不得随意碰撞及挤压，以免影响密封。
8.液动排渣刀闸阀安装前进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
